Zavětrování krovu a pergoly: jak funguje
Zavětrování brání tomu, aby se konstrukce pod vodorovným zatížením nepřiměřeně vychylovala nebo ztrácela stabilitu. U dřevěné pergoly může mít podobu šikmých pásků mezi sloupky a nosníky, u krovu diagonál nebo navrženého deskového ztužení. Nejde však pouze o přidání šikmého prkna: síla musí projít také jeho spoji a navazující konstrukcí až do základů.
Nejčastější omyl zní: když jsou sloupky dost silné, konstrukce se nemůže kývat. Jenže průřez sloupku neříká, jak se chovají jeho spoje. Rám z masivních hranolů může být poddajný, pokud se jeho rohy snadno pootočí. Podívejme se proto na zavětrování jako na celý systém, který vysvětluje chování pergoly, dřevostavby i střechy.
Proč se obdélník může zkosit, ale trojúhelník drží tvar
Představte si čtyři tyčky spojené v rozích otočnými klouby. Mohou tvořit obdélník, ale při zatlačení z boku se jejich sestava změní na kosodélník, aniž by se tyčky výrazně prodloužily. Přidaná diagonála změnu tvaru omezí: při vychýlení by se musela změnit i její délka. To je jednoduchý princip trojúhelníkového ztužení.
Schéma je vysvětlení geometrie, nikoli montážní detail. Skutečné spoje nejsou dokonale tuhé ani dokonale kloubové a konstrukce se vždy do určité míry deformuje. Posuzuje se, zda má potřebnou únosnost a přijatelnou tuhost. Vedle diagonál existují také rámové systémy s navrženými momentovými spoji nebo ztužení pomocí desek.
Šikmé pásky, ocelová táhla a desky: rozdílná řešení
| Řešení | Jak pomáhá | Co nelze přehlédnout |
|---|---|---|
| Dřevěný pásek nebo vzpěra | Vytváří ztužené pole či zkracuje volnou část rámu. | Napojení, délku, průřez, možnost vybočení a směr namáhání. |
| Tenký ocelový pás nebo táhlo | Přenáší především tah v navrženém směru. | Zajištění opačného směru zatížení, napnutí a koncové kotvení. |
| Konstrukční deskové opláštění | Spolu s rámem a spojovacími prostředky tvoří ztužující stěnu nebo tabuli. | Druh a tloušťku desek, spoje, okraje, otvory a kotvení celého pole. |
| Rám s momentovými spoji | Omezuje pootočení v navržených uzlech a přenáší ohybové momenty. | Skutečnou tuhost spojů a podpor; běžný úhelník takovou funkci automaticky nemá. |
Tenký zavětrovací pás se při zatlačení nechová jako dřevěná vzpěra. V tahu může být účinný, v tlaku se snadno vybočí. Proto se u tahových systémů řeší působení při zatížení z obou stran, například protilehlými diagonálami. Dva pásy do kříže nejsou dekorace; při změně směru se mění aktivní tahový prvek.
U konkrétního systému rozhodují technické podklady výrobce a návrh spoje. Nelze vzít únosnost samotného ocelového pásu a prohlásit ji za únosnost celé sestavy. Dříve může rozhodnout jeho připojení ke dřevu nebo návazná kotva. Počet a druh hřebíků či vrutů se proto nepřebírá od pohledu z fotografie jiné stavby.
Zavětrování krovu: sledujte příčný i podélný směr

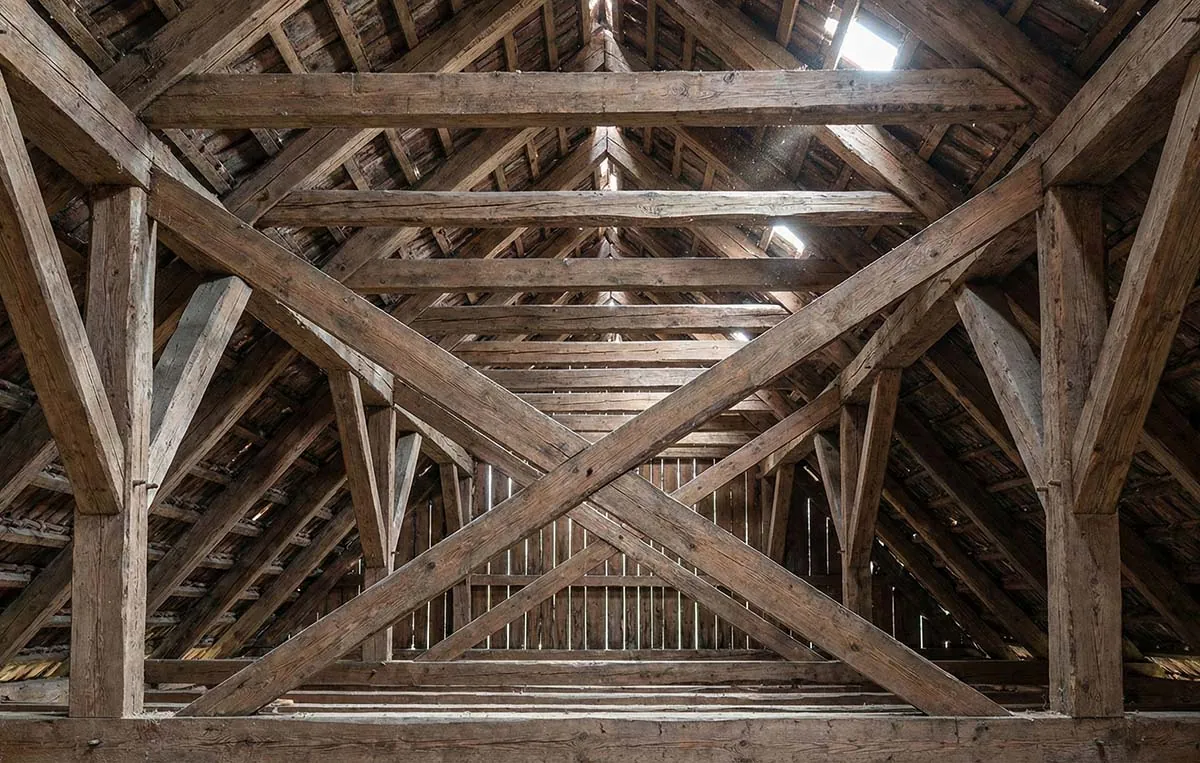

Při pohledu na řez sedlovou střechou vidíte dvojici krokví a další prvky příčné vazby. Tím ale není vysvětleno chování krovu ve směru hřebene. Právě podélné zajištění snadno unikne člověku, který posuzuje jen jeden trojúhelník v řezu. Krov je prostorová konstrukce a potřebuje návaznost mezi jednotlivými částmi.
U tradičních vaznicových soustav mají důležitou roli například pásky v podélné rovině. U jiných soustav se používají diagonální prvky, střešní ztužující tabule nebo další navržené detaily. Kleštiny nejsou univerzální náhradou podélného zavětrování. Spojují určité prvky krovu a jejich funkce závisí na uspořádání konkrétní soustavy. Přítomnost kleštin sama nepotvrzuje stabilitu celé střechy.
Ani záklop automaticky neznamená, že už žádné další ztužení není třeba. Záleží, z čeho je, jak je připevněn a kudy předává síly. Podobně u pultové střechy neřeší jedna šikmá plocha sama o sobě prostorovou stabilitu. Návrh nosné konstrukce a sklon potřebný pro krytinu jsou dvě různé otázky.
Při vestavbě podkroví je praktický problém velmi konkrétní: šikmý prvek překáží dveřím nebo novému pokoji. Jeho odstranění musí předcházet návrh náhrady včetně montážního stavu. Nestačí posílit vedlejší krokev, pokud původní prvek zajišťoval jiný směr pohybu. Stejně je třeba řešit nové otvory pro schodiště nebo střešní okna, které zasáhnou do ztužujícího systému.
Proč musí síla dojít až do základů
U lehké stavby si můžete tok sil představit jako navazující řetězec: zatížená plocha předá účinek nosným prvkům, ty ztužujícím polím a následně kotvám a základům. Pokud jedna vazba chybí, účinná diagonála ve vyšší části konstrukce problém nevyřeší. Posuzují se proto nejen viditelné hranoly, ale také spoje, patky a podklad, do kterého jsou kotveny.
Vodorovné zatížení může způsobit tendenci konstrukci překlopit. Na jedné straně pak vzniká tlak, na druhé tahové nadzvedávání. Je proto zavádějící říkat, že vítr vyvolává jen vodorovnou sílu a svislé prvky řeší pouze tíhu. Účinky se v celé sestavě kombinují.
Je třeba odlišit také zavětrování od upevnění střešní krytiny proti sání větru. Dobře ztužený rám nezaručuje, že zůstanou na místě špatně připevněné plechy. Naopak pevně přišroubovaná krytina sama nedokládá správné kotvení nosné konstrukce. Při kontrole dodávky chtějte vidět oba navazující způsoby zajištění.
Zavětrování pergoly: co prověřit v nabídce a při montáži
U otevřené pergoly bývají diagonály dobře viditelné, a proto se někdy vynechávají kvůli čistšímu vzhledu. Řešení bez nich možné být může, ale musí je nahradit jiný navržený systém. Silnější sloupek nebo větší kovová patka bez posouzení není automatickým důkazem, že je náhrada dostatečná.
- Oba hlavní směry: ověřte, kde je zajištěna stabilita podél dlouhé i krátké strany.
- Napojení k domu: zjistěte, zda se kotví do nosného podkladu a jak detail překonává zateplení.
- Patky a základy: musí odpovídat navrženým silám, nejen držet sloupek nad mokrou dlažbou.
- Spoje pásků: zkontrolujte shodu s výkresem a předepsanými spojovacími prostředky.
- Budoucí úpravy: sdělte dodavateli plán bočních zástěn, prosklení nebo jiné střechy už při návrhu.
- Montážní pořadí: zeptejte se, čím je konstrukce stabilizována před dokončením všech trvalých prvků.
Doplnění plné boční stěny může změnit zatížení větrem i způsob jeho přenosu. Nejde tedy jen o volbu barvy nebo stínu. Podobně výměna lehkého zastřešení za jiný materiál mění zadání, které dodavatel původně řešil. Obecný přehled možností nabízí článek o pergolách a stínění zahrady; konstrukční změnu však posuzujte podle konkrétní sestavy.
Kdy může zavětrování zajistit OSB opláštění
OSB deska může být součástí ztužujícího systému, ale samotné přišroubování několika desek k rámu tuto funkci nedokládá. Podstatná je souhra desky, podpor a spojů. V projektu mají být čitelné rozměry pole, materiál, připevnění po obvodu a uvnitř, návaznost okrajů i kotvení.
Velký otvor může přerušit tok sil, proto se řeší jeho lemování a navazující prvky. Také spoj dvou desek v prostoru bez potřebné podpory nemusí odpovídat navrženému detailu. Údaj o tloušťce desky je pouze jednou částí zadání; další vlastnosti a použití rozebírá přehled OSB desek ve stavebních konstrukcích.
Dočasné montážní zavětrování je samostatná věc. Rozestavěný rám ještě nemusí mít opláštění, dokončené spoje ani kotvy, se kterými počítá konečný stav. Dočasné podpory se proto odstraňují podle montážního postupu až ve chvíli, kdy jejich funkci převzal dokončený systém. Není rozhodující, že stavba „už vypadá hotově“.
Časté otázky k zavětrování
Stačí k zavětrování pergoly jeden šikmý pásek?
Bez znalosti uspořádání a spojů to nelze potvrdit. Jediný pásek řeší pouze určitou část konstrukce a směr působení. Stabilita se musí zajistit v obou hlavních směrech a síly musí projít do podpor a základů.
Proč se ocelové zavětrovací pásy dávají do kříže?
Tenké pásy se používají především jako tahové prvky. Křížové uspořádání může zajistit účinek při změně směru zatížení, kdy se uplatní opačná diagonála. Rozhodují ale i napnutí, koncové spoje a konkrétní návrh.
Jsou kleštiny totéž co zavětrování krovu?
Ne. Kleštiny jsou konkrétní prvky určité krovové soustavy, zatímco zavětrování označuje funkci zajištění stability proti bočním účinkům. Krov s kleštinami může stále potřebovat samostatné podélné ztužení nebo jiné návazné prvky.
Mohu odstranit šikmou vzpěru kvůli dveřím do podkroví?
Nejdříve je potřeba určit její funkci a navrhnout náhradu včetně pořadí prací. Posílení jiného prvku nemusí řešit stejný způsob namáhání. Náhrada musí fungovat i během rekonstrukce, ne pouze po dokončení pokoje.
Nahradí OSB desky všechny zavětrovací prvky?
Pouze pokud jsou součástí takto navrženého systému. Tloušťka desky sama nestačí; posuzují se spoje, okraje, otvory i kotvení ztužujícího pole. Běžný obklad nebo dodatečná podlaha proto nemusí trvalé zavětrování nahrazovat.
Znamená kývání pergoly, že stačí dotáhnout vruty?
Uvolněný spoj je jedna z možností, nikoli jediná příčina. Pohyb může souviset s chybějícím ztužením, nevhodnými spoji nebo podporami. Nejprve je potřeba zjistit, kde se sestava deformuje; nahodilé přidávání vrutů nemusí odstranit skutečný problém.
