Pultová střecha: konstrukce, sklon a skladba

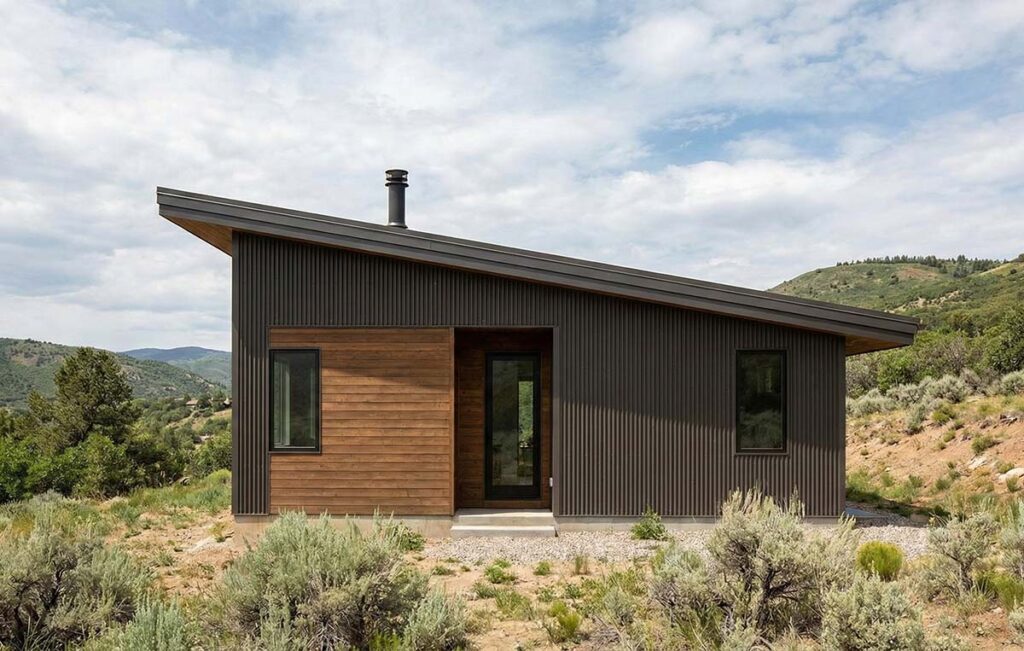

Pultová střecha má jedinou střešní rovinu se spádem na jednu stranu. Její tvar ale neříká, jak silné budou krokve, kolik izolace potřebuje ani kterou krytinu na ni můžete položit. Při návrhu je potřeba oddělit tři věci: nosnou konstrukci, skladbu vrstev a sklon vhodný pro zvolený střešní systém.
Právě jejich záměna vede k chybným úvahám typu „na garáži stačí menší spád“ nebo „na pultovou střechu patří vždy plech“. Následující přehled ukazuje, co hledat ve výkresu a co si ujasnit ještě před poptávkou tesaře či pokrývače.
Konstrukce pultové střechy: kudy se přenáší zatížení
U jednoduchého dřevěného řešení mohou krokve překlenovat prostor mezi vyšší a nižší podporou. Zatížení krytinou, vlastní konstrukcí a sněhem se přenáší přes uložení do stěn nebo dalších nosných prvků. U většího rozpětí může návrh obsahovat mezilehlé podpory, vaznice, příhradové nosníky nebo jinou konstrukci. Pultový tvar tedy automaticky neznamená jen dvě zdi a několik stejně dlouhých trámů.
Rozměr krokví nelze vybrat pouze podle šířky domu. Záleží také na jejich rozteči, materiálu, způsobu podepření, zatížení, průhybu a spojích. Stejně důležité je kotvení proti účinkům větru. Střecha musí přenést i síly, které ji mohou nadzvedávat; tíha krytiny sama není návrhem kotvení. Pro prostorovou stabilitu slouží vhodně navržené zavětrování konstrukce.
Není správné obecně tvrdit, že pultová střecha zatěžuje hlavně nižší stěnu. Rozdělení reakcí závisí na konkrétním nosném systému. Do nižšího okraje se soustředí odtok vody, což je jiná otázka než přenos stavebního zatížení.
Řez pultovou střechou: co musí být ve výkresu vidět
Řez vedený ve směru spádu ukazuje rozdíl výšek, uložení nosné konstrukce a prostor pod střechou. Oproti pohledu na fasádu z něj poznáte také tloušťku pláště a návaznost vrstev na obvodovou stěnu. Níže je pouze geometrické schéma; detaily spojů a vrstvy patří do projektu.
U obytné místnosti sledujte výšku pod dokončeným podhledem, nikoli jen výšku k horní hraně zdi. Izolace, instalační mezera a podhled prostor zmenšují. U garáže k tomu přistupují vrata, jejich kolejnice a pohon. Rezerva, která ve výkresu vypadá dostatečně, může zmizet po započtení těchto prvků.
- Geometrie: vodorovné rozpětí, sklon, výšky podpor a přesahy.
- Nosná část: průřezy, rozteče, uložení, kotvení a ztužení.
- Střešní plášť: jednotlivé vrstvy, jejich tloušťky a návaznost.
- Okraje: nasávání a odvod vzduchu u větrané skladby, oplechování a žlab.
- Prostupy: komín, odvětrání a případné kotvení technologií.
Sklon v procentech není sklon ve stupních
Procentní spád vyjadřuje výškový rozdíl vůči vodorovné vzdálenosti. Desetiprocentní sklon znamená převýšení 10 cm na jednom vodorovném metru. Úhel ve stupních je jiná veličina. Záměna obou zápisů dokáže změnit výslednou výšku stavby i použitelnost krytiny.
| Zadaný sklon | Přepočet | Převýšení na 4 m vodorovně |
|---|---|---|
| 5 % | přibližně 2,9° | 20 cm |
| 10 % | přibližně 5,7° | 40 cm |
| 10° | přibližně 17,6 % | 71 cm |
| 15° | přibližně 26,8 % | 107 cm |
Tabulka je geometrický příklad, nikoli seznam doporučených sklonů pro konkrétní krytiny. Počítá s vodorovnou vzdáleností podpor; ne s délkou šikmé krokve. Podrobnější postup výpočtu a čtení jednotek najdete v článku sklon střechy ve stupních a procentech.
Krytina: proč nestačí znát její minimální sklon
U skládaných tašek výrobci rozlišují bezpečný a minimální neboli mezní sklon. Bezpečný sklon popisuje podmínky, za nichž krytina v běžné ploše odvádí srážkovou vodu stanoveným způsobem. Pod touto hodnotou mohou být potřebná doplňková opatření. Minimální sklon představuje spodní mez použití daného systému; není pozvánkou položit samotné tašky na libovolnou fólii.
Bramac toto rozlišení uvádí ve své technické poradně. Při výběru proto chtějte konkrétní model tašky a skladbu podstřeší pro vaši situaci. Totéž praktické pravidlo platí pro jiné značky. Údaj jednoho výrobku nelze přenášet na celou značku ani na všechny betonové nebo keramické tašky.
Ani „plech“ není jeden střešní systém. Profilované tabule, falcovaná krytina a jiné plechové systémy mají rozdílné spoje a podmínky montáže. U malého spádu rozhodují i podélná napojení, délka pásů, prostupy a těsnění. Fóliová nebo asfaltová hydroizolace zase potřebuje vlastní návrh podkladu, spojů a detailů. Materiál se vybírá společně se sklonem, nikoli až po dokončení krovu.
Skladba střechy nad obytnou místností a nad přístřeškem
U vytápěné části domu plášť řeší únik tepla, vzduchotěsnost a vlhkost. U otevřeného přístřešku nevzniká stejná hranice mezi teplým interiérem a venkem. Převzít skladbu přístřešku na obytnou přístavbu proto není použitelná zkratka. Liší se i nároky na kondenzaci na spodní straně krytiny a na ochranu uložených věcí.
| Funkce vrstvy | Co v konstrukci řeší | Co si s ní neplést |
|---|---|---|
| Nosná konstrukce | Přenáší zatížení do podpor | Tepelná izolace obvykle nenahrazuje nosníky |
| Tepelná izolace | Omezuje prostup tepla | Sama nezajišťuje vzduchotěsnost spojů |
| Vzduchotěsnicí a paroregulační vrstva | Řídí průchod vzduchu a vodní páry podle návrhu | Není totožná s každou podstřešní fólií |
| Doplňková hydroizolační vrstva | Řeší vodu pod skládanou krytinou | Není automaticky hlavní hydroizolací ploché střechy |
| Větrací mezera, pokud ji systém obsahuje | Umožňuje navržené proudění vzduchu | Náhodná dutina bez vstupu a výstupu vzduchu není funkční větrání |
Tabulka vysvětluje funkce, nikoli univerzální pořadí pro stavbu. Izolace může být mezi, pod nebo nad nosnou konstrukcí a jednotlivé funkce někdy plní společná vrstva. Větrané a nevětrané skladby se navrhují odlišně. U napojení střechy na stěnu je třeba zachovat souvislost izolace i těsnicích vrstev. Přehled možností doplňuje zateplení střechy a stropu.
Odvodnění a napojení přístavby: malé detaily, velký význam
Voda stéká k nízkému okraji, kde musí navazovat funkční odvodnění. Při návrhu se posuzuje odvodňovaná plocha, místní návrhový déšť, žlab, svody a místo, kam voda pokračuje. Dva svody samy o sobě nezaručují dostatečnou kapacitu, pokud mají nevhodné rozměry nebo špatně umístěné výtoky.
U střechy přisazené k domu bývá citlivé horní napojení na fasádu. Nestačí spoléhat na povrchovou housenku tmelu. Detail musí řešit vodu stékající po stěně, pohyby materiálů a návaznost vrstev. Pokud je nad přístavbou další střecha, patří do návrhu také možné padání sněhu nebo soustředěné zatížení. Tuto situaci nevyřeší samotné zvětšení spádu přístavby.
Je levnější než sedlová a hodí se pro fotovoltaiku?
Jedna rovina může omezit počet některých spojů, sama však neurčuje cenu. Rozpočet může zvýšit velké rozpětí bez podpor, vysoká obvodová stěna, náročné napojení, požadavky na plášť při malém sklonu i doprava nosníků. Porovnávejte nabídky se stejným rozsahem: konstrukce, krytina, izolace, oplechování, odvodnění a montáž. Samostatná cena krytiny za metr čtvereční není cena střechy.
Pro fotovoltaiku je výhodná souvislá plocha, ale orientace, stín, únosnost a kotvení se posuzují samostatně. Špatně orientovaná pultová střecha se nestane ideální pouhým odstraněním hřebene. Uvažovanou elektrárnu zmiňte projektantovi předem, aby mohl započítat zatížení, prostupy a přístup pro údržbu.
Časté otázky k pultové střeše
Jaký je minimální sklon pultové střechy na garáž?
Neexistuje jediné číslo platné pro všechny garáže. Rozhoduje konkrétní krytina nebo hydroizolační systém a jeho montážní podmínky. Menší význam stavby nesnižuje požadavky výrobce na spád a těsnost spojů.
Jak vypočítat rozdíl výšek stěn pod pultovou střechou?
Pro procentní sklon vynásobte vodorovnou vzdálenost procenty a vydělte stem. Pro úhel použijte vzdálenost krát tangens úhlu. Výpočet určuje geometrii referenční roviny; skutečné výšky zdí závisí také na uložení a tloušťce konstrukce.
Jaký průřez krokví zvolit pro čtyřmetrové rozpětí?
Samotné rozpětí nestačí. Návrh potřebuje rozteč, třídu dřeva, zatížení, typ uložení, požadavky na průhyb a spoje. Univerzální průřez z internetového příkladu proto nelze použít jako statický návrh.
Musí mít pultová střecha větrací mezeru?
Záleží na skladbě. U větraného řešení musí být navržená mezera průběžná a mít funkční vstup i výstup vzduchu. Nevětranou skladbu nelze vytvořit pouhým zaplněním této mezery izolací; vyžaduje vlastní posouzení vlhkostního režimu.
Lze na pultovou střechu použít tašky Bramac?
Ano, pokud konkrétní model a celý střešní systém odpovídají sklonu a podmínkám stavby. Ověřte bezpečný i minimální sklon a potřebná opatření v podstřeší. Značka bez uvedení modelu není dostatečná specifikace.
Je řez z článku použitelný jako stavební výkres?
Ne. Ukazuje vztah sklonu, výšky a podpor. Pro realizaci potřebujete rozměry nosných prvků, kotvení, skladbu a vyřešené detaily podle konkrétního domu.
