Tlak v topném systému: proč klesá, roste a kdy je problém
Tlak v topném systému nemusí být celý den stejný. Při zahřátí vody obvykle vzroste a po vychladnutí zase klesne. Problém je, když se po vychladnutí nevrací k obvyklé hodnotě, opakovaně musíte dopouštět vodu nebo při topení odkapává pojistný ventil. Než otočíte napouštěcím kohoutem, zjistěte doporučený tlak pro svůj kotel a porovnejte několik měření za stejných podmínek.
Souvislosti regulace, měření a provozu najdete v přehledu úspor energií a provozu domu. Pomůže oddělit konkrétní potíž od dlouhodobého plánování úspor.
Jak postupovat při neobvyklém tlaku
- Ověřte, že čtete tlak topné vody v barech, nikoli teplotu ve stupních.
- Poznamenejte hodnotu, stav kotle a případné chybové hlášení.
- Porovnejte údaj s návodem konkrétního modelu a s hodnotou stanovenou při uvedení soustavy do provozu.
- Zvenčí prohlédněte dostupné spoje, radiátory a okolí kotle.
- Při prudkém úniku nebo opakovaném odpouštění pojistným ventilem přerušte provoz podle návodu a kontaktujte servis.

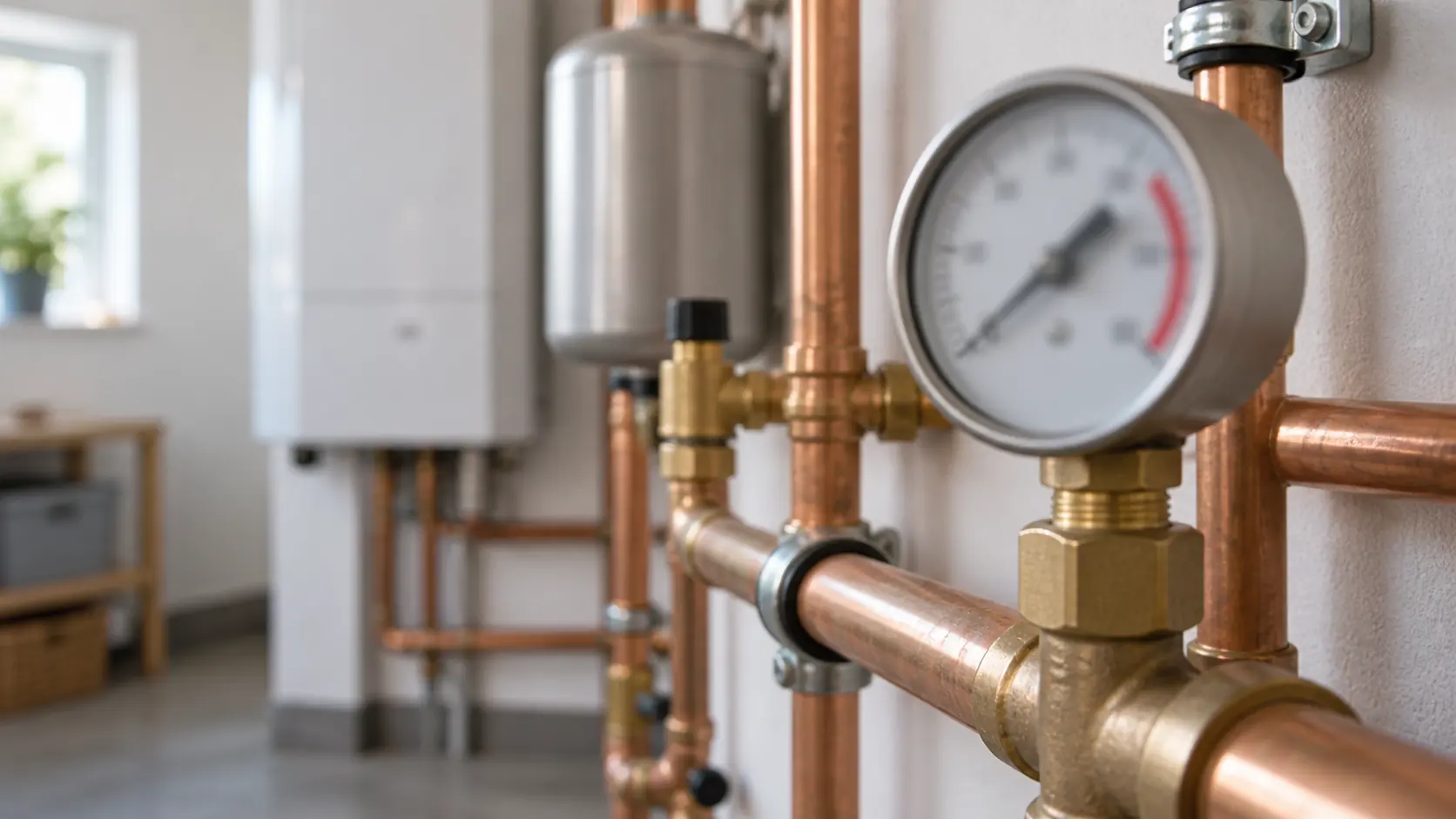

Co manometr měří a proč záleží na výšce domu
Manometr ukazuje přetlak vody v místě, kde je připojený k soustavě. Jeden bar odpovídá 0,1 MPa; údaj 0,15 MPa tedy znamená 1,5 baru. Hodnota neříká, jak teplé budou radiátory ani kolik vody právě protéká potrubím. Větší tlak sám o sobě nezvýší výkon topení.
Ve stojící vodě tlak s výškou klesá přibližně o 0,1 baru na každý metr. Pokud je nejvyšší radiátor šest metrů nad manometrem, odpovídá tomuto rozdílu přibližně 0,6 baru. To vysvětluje, proč se při návrhu zohledňuje výška soustavy. Hodnota 0,6 baru z příkladu však není doporučený plnicí tlak: návrh musí zahrnout také potřebnou rezervu a parametry expanzní nádoby i zdroje tepla.
Oběhové čerpadlo zajišťuje průtok a překonává odpory potrubí a armatur. Jeho nastavení není náhradou správného naplnění soustavy. Jestliže tlak odpovídá dokumentaci, ale jeden radiátor zůstává studený, pokračujte podle článku proč radiátor netopí. Příčinou může být ventil, vzduch nebo nerovnoměrné rozdělení průtoku.
Konkrétní tlaky pro Vaillant, Protherm a Baxi
Následující tabulka ukazuje údaje z konkrétních vydání návodů. Před použitím porovnejte celé označení kotle a dokumentu. Stejná značka ani podobný přední panel nezaručují stejný postup dopouštění nebo stejné provozní meze.
| Kotel a dokumentace | Hodnota uvedená v návodu | Podmínka kontroly |
|---|---|---|
| Vaillant ecoTEC pro, návod 0020245001_00, část 4.12.1 | 1,0–2,0 baru | Studená soustava; u více podlaží návod připouští potřebu vyššího tlaku po konzultaci s instalatérem. |
| Protherm Panther Condens, návod 0020200485_00, část 4.2 | Doporučený plnicí tlak 1,0–1,5 baru | Při kontrole nesmí být požadavek na vytápění ani ohřev teplé vody. |
| Baxi Luna Duo-tec E, návod 7720148 (02-01/19), česká část 7 | 1,0–1,5 baru | Studená soustava; výrobce při častém poklesu odkazuje na autorizovaný servis. |
U uvedeného Vaillantu návod popisuje také odstavení při poklesu pod 0,5 baru a hlášení F.22. Tato mez slouží ochraně zařízení; není cílem, ke kterému byste měli tlak nechat pravidelně klesat. Chybový kód vždy vyhodnocujte podle dokumentace svého provedení kotle.
Máte Viessmann Vitodens, Bosch Condens nebo jiný model? Použijte hodnotu z jeho návodu a ze servisního záznamu. Pro Viessmann lze dokument vyhledat v databázi ViBooks. Rozsah z tabulky nepřenášejte automaticky na své zařízení jen proto, že také vytápí rodinný dům.
Proč tlak při topení roste: úloha expanzní nádoby
Voda při ohřívání zvětšuje objem. V uzavřeném topení tento přírůstek přebírá expanzní nádoba: membrána odděluje vodní část od stlačitelné plynové náplně. Přibývající objem vody stlačí plyn a po ochlazení se voda vrací do soustavy. Díky tomu změna teploty nevyvolá tak prudký nárůst tlaku jako v soustavě bez funkčního prostoru pro roztažnost.
Neexistuje jedno univerzální „správné zvýšení o několik desetin“. Záleží na objemu vody, rozsahu teplot, velikosti nádoby a jejím nastavení. Sledujte především, zda je průběh opakovatelný a zůstává v povolených mezích. Voda ohřátá na vyšší teplotu se roztáhne více; souvislost s teplotou do radiátorů vysvětluje také nastavení topné křivky.
Pokud nádoba ztratí správný předtlak nebo je poškozená membrána, tlak při ohřevu může výrazně stoupnout. Po odpouštění vody pojistným ventilem pak za studena chybí voda a tlak je nízký. Dopouštění tento cyklus neodstraní. Na závady membrány a předtlaku upozorňuje i Viessmann v přehledu příčin ztráty tlaku.
Předtlak expanzní nádoby nelze správně posoudit pouhým přiložením měřidla při běžně natlakovaném topení. Technik musí připravit odpovídající podmínky na vodní straně a posoudit i velikost a připojení nádoby. Nepřifukujte ji proto podle náhodného internetového čísla a nemačkejte její ventilek jako domácí test.
Jak rozlišit čtyři typické průběhy změny tlaku
Tlak se po vychladnutí vrací na stejné místo
Modelový záznam může ukázat 1,3 baru před topením, 1,7 baru při ustáleném provozu a opět 1,3 baru po vychladnutí. Takový opakovatelný průběh odpovídá teplotní změně objemu vody. Uvedená čísla nejsou nastavením pro každý kotel: rozhodující je, zda leží v rozsahu vaší instalace a zda se neobjevuje únik nebo chybové hlášení.
Studený tlak je každé ráno nižší
Pokles například z 1,4 na 1,2 a následně 1,0 baru při podobné teplotě soustavy je jiná situace než rozdíl mezi teplým a studeným topením. Zkontrolujte zvenčí radiátorové ventily, odvzdušňovací místa, dostupné spoje a podlahu pod kotlem. Drobné netěsnosti mohou zanechat suché mapy nebo korozi, přestože právě nevidíte kapku. Suchá podlaha nevylučuje únik ve skrytém potrubí nebo uvnitř zařízení.
Při topení tlak prudce vzroste a potom voda chybí
Zapište, zda současně odtéká voda z pojistného ventilu a jak rychle se změna projeví. Tento průběh může souviset s expanzní nádobou, ale samotné pozorování není potvrzením její závady. Při dosažení mezí návodu nebo opakovaném odpouštění provoz přerušte a zavolejte servis. Nezkoušejte postupně přidávat vodu a znovu zahřívat soustavu, abyste zjistili, „kam až ručička dojde“.
Tlak roste, i když topná voda zůstává studená
Jestliže kotel netopí ani nepřipravuje teplou vodu a teplota se nemění, samotná tepelná roztažnost takový trend nevysvětluje. Důležitá je informace, zda se problém objevil po dopouštění. Ověřte podle návodu pouze řádné uzavření známého plnicího prvku; nezkoušejte naslepo ventily pod kotlem. Další kontrolu případného přísunu vody do okruhu a funkce armatur přenechte technikovi.
Pokles po odvzdušnění a bezpečné doplnění vody
Při odvzdušnění uniká vzduch a může odejít i část vody. Následný pokles proto může mít jasnou souvislost s provedeným zásahem. Pokud se však radiátory rychle zavzdušňují znovu, nestačí opakovat každý týden stejný postup. Poznamenejte, kterých místností se problém týká a jak často se vrací.
Před dopouštěním potřebujete znát tři věci: požadovaný tlak za předepsaného teplotního stavu, správný plnicí prvek a požadavky na plnicí vodu. Pokud vám servis neukázal konkrétní připojení a návod není jednoznačný, nehádejte podle barvy páčky. Podobně vypadající ovladače mohou patřit jiným okruhům.
- Postupujte v provozním a teplotním stavu určeném návodem, zpravidla po vychladnutí soustavy.
- Je-li dopouštění uživatelským úkonem pro vaše zařízení, použijte jen určené připojení a vhodnou vodu.
- Vodu přidávejte pomalu a průběžně sledujte ukazatel. Neponechávejte napouštění bez dozoru.
- Po dosažení předepsané hodnoty plnicí prvek uzavřete a dokončete postup včetně případného odvzdušnění podle návodu.
- Zapište zásah a po dalším provozním cyklu zkontrolujte, zda se stav neopakuje.
Čerstvá voda přináší do soustavy rozpuštěné plyny a podle svého složení také minerály. Časté dopouštění proto může podporovat korozi a tvorbu úsad. Pokud topení potřebuje upravenou vodu, není automaticky vhodná voda z nejbližšího kohoutku. Nechte si požadavky vysvětlit při servisu kotle a zapsat do dokumentace.
Pojistný ventil, kondenzát a voda pod kotlem
Pojistný ventil chrání soustavu před nadměrným tlakem. Jeho odtok nesmí být zaslepený, přiškrcený ani zajištěný proti otevření. Odkapávání může být důsledkem předchozího vysokého tlaku nebo problému samotného ventilu. Uživatel má zaznamenat projev; rozebrání a ověření funkce patří servisu.
U kondenzačního kotle zároveň běžně vzniká kondenzát odváděný určeným potrubím. Voda v tomto odvodu sama o sobě neznamená únik topné vody. Pokud nepoznáte, z které trubky voda pochází, vyfotografujte celek bez odpojování hadic. Louže pod zařízením vyžaduje kontrolu, i když manometr právě ukazuje obvyklou hodnotu.
Co poslat technikovi místo „zase klesl tlak“
Připravte značku, úplný typ kotle, dobu od posledního servisu a krátký přehled měření. U každého údaje poznamenejte, zda kotel vytápěl, ohříval vodu, nebo byl vychladlý. Přidejte teplotu topné vody, pokud ji displej ukazuje, a přesné chybové hlášení. Fotografie manometru usnadní porovnání i u hůře čitelné stupnice.
Za studena byl v pondělí tlak 1,4 baru a ve středu za podobných podmínek 1,0 baru. Mezitím jsem nedopouštěl ani neodvzdušňoval. Při topení tlak roste na [naměřená hodnota]. Vodu pozoruji u [místo], zejména při [okolnosti]. Přikládám fotografii typu kotle, ukazatele a místa úniku.
Jde o vzor záznamu, nikoli pokyn čekat několik dní při zjevném nebezpečí. Při prudkém úniku, vodě u elektrických částí nebo opakovaném zásahu pojistného ventilu řešte odstavení a servis hned. Na mokré elektrické části nesahejte.
Časté otázky o tlaku v topení
Je tlak 1,5 baru správný pro každý plynový kotel?
Ne. Může odpovídat konkrétnímu návodu, ale záleží také na výšce a provedení soustavy i na tom, zda je studená. Ověřte celý model a plnicí hodnotu stanovenou pro vaši instalaci.
Proč tlak v kotli přes noc klesne, ale ráno při topení zase stoupne?
Pokud voda přes noc vychladne, pokles může odpovídat její menší roztažnosti. Porovnávejte studený stav s předchozím studeným stavem. Postupně nižší ranní hodnoty nebo nutnost dopouštění vyžadují hledání příčiny.
Mám při nízkém tlaku zvýšit výkon oběhového čerpadla?
Ne jako řešení plnicího tlaku. Čerpadlo ovlivňuje průtok a tlakové poměry při oběhu; nenahradí chybějící vodu ani neopraví expanzní nádobu. Nastavení průtoků řeší vyvážení otopné soustavy.
Je expanzní nádoba určitě vadná, když pojistný ventil odkapává?
Ne. Jde o jednu z možností. Technik musí rozlišit příčinu vysokého tlaku, stav ventilu, správné naplnění a funkci expanzní nádoby. Výměna dílu bez měření může skutečnou závadu ponechat.
Může být tlak v pořádku, i když radiátor nehřeje?
Ano. Správný plnicí tlak nezaručuje otevřený ventil ani dostatečný průtok každým tělesem. Dopouštěním nad předepsanou hodnotu takový problém neřešte.
