Tlumič kmitání v mrakodrapu: jak obří závaží zklidní věž

Tlumič kmitání není zařízení, které by drželo mrakodrap ve vzduchu nebo jej zcela zastavilo. Tuned mass damper využívá velkou pohyblivou hmotu naladěnou na dynamické vlastnosti konkrétní stavby. Když vítr rozhýbe věž jedním směrem, závaží se díky setrvačnosti pohybuje s fázovým posunem a pružiny či hydraulické prvky rozptýlí část energie. Tím se omezí zrychlení, které vnímají lidé v horních podlažích. Nejznámější veřejně viditelný příklad je zlatá koule v Taipei 101, podobné systémy však mohou mít podobu posuvného betonového bloku, nádrže s vodou nebo aktivně řízeného zařízení. Tlumič doplňuje pevnou konstrukci a aerodynamický tvar; nenahrazuje je.

Proč nestačí věž jednoduše zesílit

Větší tuhost může snížit deformaci, ale vyžaduje více materiálu, zvětšuje rozměry prvků a nemusí hospodárně omezit citelné zrychlení. U vysoké štíhlé budovy je určitý pohyb nevyhnutelný. Tlumič cílí přímo na dynamickou odezvu a část energie rozptýlí bez zesilování každého sloupu. Návrh však začíná konstrukcí a aerodynamikou. Pokud je základní systém nevhodný, samotné závaží problém nezachrání a může jen nákladně maskovat důsledek špatně zvoleného tvaru.

Hmota se pohybuje proti rytmu stavby

Závaží je zavěšené nebo posuvné a spojeno s konstrukcí pružnými a tlumicími prvky. Při kmitání věže reaguje se zpožděním, takže jeho síla působí proti části pohybu. Energie se mění na teplo v hydraulických tlumičích nebo jiném disipativním systému. Zařízení nepracuje jako pevná protiváha a nemusí kopírovat každý poryv. Nejlépe je účinné v okolí frekvence, pro kterou bylo naladěno; změna hmoty a tuhosti budovy proto může vyžadovat nové ověření.

Konkrétní řešení ukazuje článek Taipei 101.

Proč bývá tlumič vysoko

Pohyb ohýbané věže je u základny malý a směrem k vrcholu roste. Hmota umístěná vysoko proto dokáže při stejném posunu vytvářet větší účinek na dominantní tvar kmitání. Prostor v horních patrech je však drahý a konstrukce musí bezpečně nést samotné závaží i jeho dynamické síly. Kolem zařízení je potřeba servisní zóna a omezení maximálního pohybu při extrémní události. Umístění je kompromisem mezi fyzikální účinností, architekturou, údržbou a provozní hodnotou podlaží.

Taipei 101 proměnil techniku v expozici

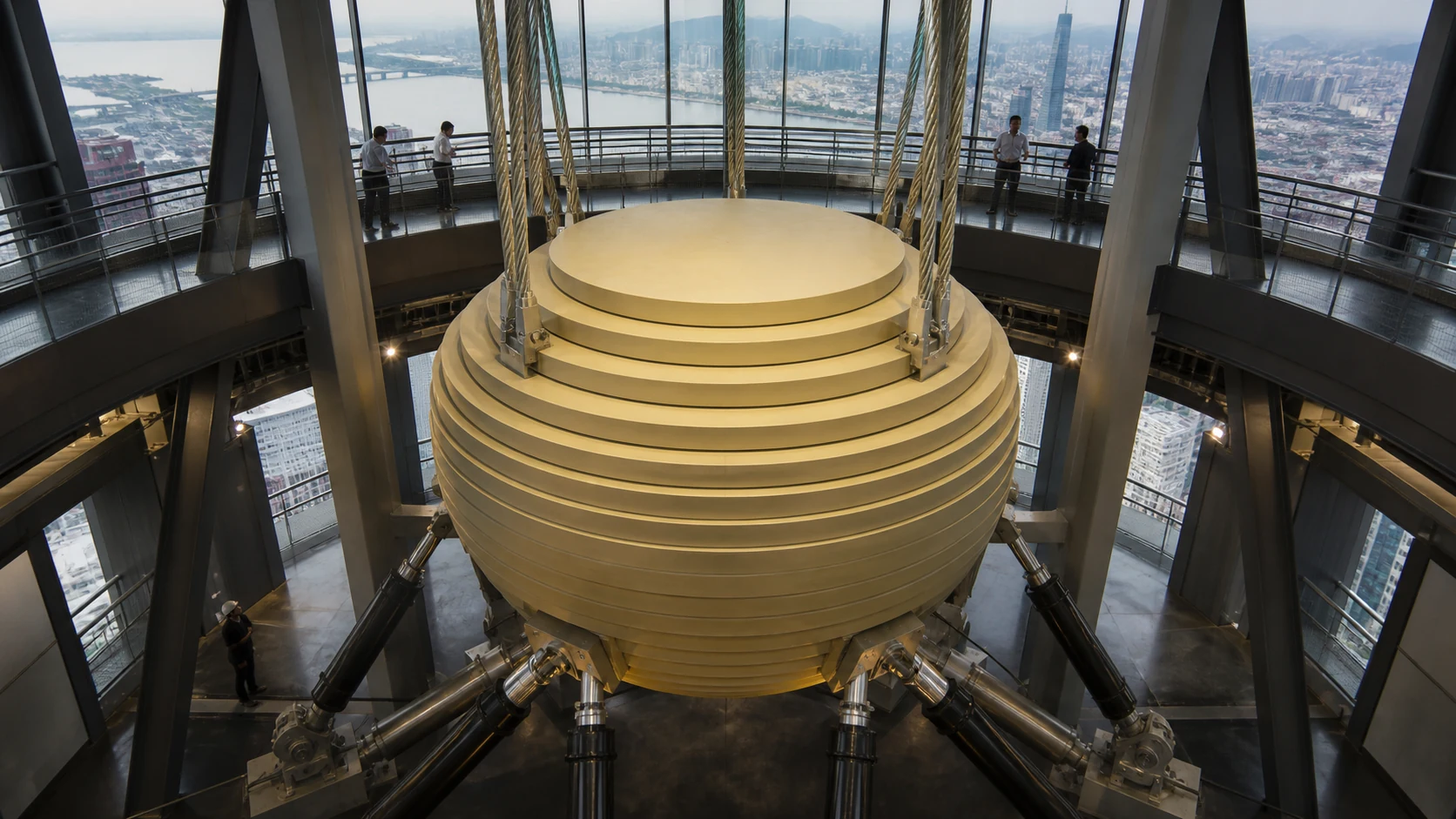

Zlatý kulový tlumič je přístupný pohledu návštěvníků a pomáhá vysvětlit, proč se věž v tajfunech nechová jako dokonale tuhý sloup. Zavěšení, hydraulické válce i měřítko hmoty jsou přímo čitelné. Veřejnost tak vidí zařízení, které bývá jinde ukryté v technické části. Expozice je zároveň zjednodušeným výkladem; skutečná bezpečnost Taipei 101 vychází také z hlubokých základů, jádra, obvodových sloupů a outriggerových vazeb. Jedna fotogenická koule není celým konstrukčním systémem.

Konkrétní řešení ukazuje článek Nejslavnější mrakodrapy světa.

Pasivní, aktivní a kapalinové varianty

Pasivní TMD reaguje bez motorického řízení a spoléhá na naladěnou hmotu, pružnost a tlumení. Aktivní či hybridní systém používá snímače a řízené síly, což zvyšuje přizpůsobivost, ale také závislost na energii a údržbě. Kapalinový tlumič využívá pohyb vody v nádrži a někdy může spojovat více provozních funkcí. Volba závisí na frekvenci, dostupném prostoru, požadované spolehlivosti a nákladech. Každá varianta potřebuje bezpečné dorazy, kontrolu a scénář pro poruchu.

Tlumič řeší hlavně to, co člověk cítí

Nosná konstrukce se navrhuje tak, aby bezpečně přenesla extrémní zatížení i bez záměny komfortu za pevnost. TMD často omezuje zrychlení při častějším větru, kdy by se obyvatelé cítili nepříjemně, přestože sloupům nic nehrozí. Kritéria se liší pro kanceláře, hotely, vyhlídky a byty, kde lidé tráví noc a citlivěji vnímají pomalý pohyb. Úspěch se proto měří také zkušeností uživatelů, nejen maximální silou v konstrukčním modelu.

Konkrétní řešení ukazuje článek Shanghai Tower.

Co si z principu odnést do běžného bydlení

U běžného domu se velký hmotový tlumič téměř nepoužívá, princip rezonance je však důležitý u lehkých stropů, lávek, schodišť nebo strojů. Vibraci nelze spolehlivě řešit náhodným přidáním hmoty. Nejprve je třeba určit zdroj, frekvenci, tuhost a způsob přenosu a teprve potom navrhnout oddělení či tlumení. Fotogenické technické zařízení není náhradou za diagnostiku konstrukčního inženýra.

Čeho si všímat na stavbě

Hledejte hmotu, závěsy nebo kolejnice, hydraulické prvky, dorazy a servisní prostor. U veřejné expozice porovnejte tlumič s polohou jádra a zjistěte, zda popis rozlišuje komfort při větru od pevnosti při extrémním zatížení.

Proč se návrh řeší mezi více profesemi

Technický princip nikdy nefunguje odděleně od dispozice, konstrukce, fasády, požární bezpečnosti a dlouhodobé správy. Rozhodnutí výhodné pro jeden obor může zmenšit užitnou plochu, zvýšit spotřebu nebo zkomplikovat servis jiného systému. Proto se varianty porovnávají společně a ověřují výpočtem, modelem i provozním scénářem. Kvalitní výsledek nevzniká přidáváním jednotlivých technologií, ale koordinací jejich vazeb a odpovědností už od první studie.

Nejčastější otázky k tématu tlumič kmitání

Co je tuned mass damper?

Je to pohyblivá hmota naladěná na dynamickou odezvu budovy. Při kmitání působí s fázovým posunem a část energie rozptýlí. Tím omezuje zrychlení a zlepšuje komfort.

Zastaví tlumič pohyb úplně?

Ne, určitý pohyb štíhlé věže je přirozený. Zařízení snižuje vybrané složky odezvy v určitém rozsahu frekvencí. Absolutně nehybná budova není cílem ani hospodárným řešením.

Kolik tlumič váží?

Hmotnost se navrhuje individuálně podle věže a může dosahovat stovek tun. Větší číslo samo o sobě neznamená lepší výsledek. Rozhoduje naladění, umístění, zdvih a účinnost disipace.

Je zlatá koule v Taipei 101 skutečně funkční?

Ano, jde o skutečný konstrukční prvek, nikoli pouhou expozici. Návštěvníci mohou vidět hmotu, závěsy i tlumicí zařízení. Věž však chrání také nosný systém a založení.

Funguje tlumič i při zemětřesení?

Některé systémy mohou omezit část odezvy při více typech buzení, ale návrhové cíle se liší. Zemětřesení působí jinak než dlouhodobý vítr. Účinnost se musí ověřit pro konkrétní stavbu a scénář.

Je tento princip stejný u každého mrakodrapu?

Není, protože rozhoduje výška, tvar, konstrukce, klima, geologie i způsob využití. Stejný název systému může skrývat různé rozměry a detaily. Spolehlivý závěr proto vyžaduje dokumentaci konkrétní stavby.

Lze řešení posoudit jen z fotografie?

Fotografie může ukázat tvar a část konstrukční logiky, ale většina technických prvků zůstává skrytá. Pomůže půdorys, řez, technická zpráva a oficiální popis projektanta. Vizuální podobnost sama nedokazuje stejné fungování.

Kdo má technické řešení navrhovat?

Návrh patří autorizovaným architektům a specialistům příslušných oborů. Článek vysvětluje principy, ale nenahrazuje výpočet, požární plán ani posouzení konkrétní budovy. Při pochybnostech se obracejte na projektanta nebo správce.
