Typy mostů: jak poznat obloukový, visutý a zavěšený most
Typ mostu nejlépe poznáte podle toho, kudy se zatížení z mostovky přenáší do podpor a země. Samotná barva, materiál nebo vysoké věže nestačí. Most s lany může být visutý i zavěšený, oblouk může ležet pod vozovkou i nad ní a železniční viadukt může obsahovat více konstrukčních řešení.
Tento průvodce pomáhá číst most při návštěvě nebo na fotografii. Nesnaží se z každé stavby udělat čistý učebnicový příklad. U skutečných mostů se soustavy kombinují a některé podstatné části zvenčí neuvidíte. Pro začátek stačí odlišit mostovku, její bezprostřední podporu a další cestu sil.
Tři otázky místo seznamu názvů
Nejprve najděte úroveň, po které jezdí vozidla nebo chodí lidé. Potom sledujte, co ji drží: těleso pod ní, oblouk, soustava diagonálních prutů nebo závěsy. Nakonec hledejte místa, kde se konstrukce opírá o pilíře, koncové opěry či kotvení. Získáte tak základní představu i tehdy, když ještě neznáte odborné označení.
Z jednoho stanoviště přitom nemusí být odpověď úplná. Při chůzi po mostě může nosná část zmizet pod nohama, zatímco z břehu je zřetelná. Dobrý způsob poznávání proto kombinuje boční pohled s jedním bližším detailem. Půdorys nebo oficiální technický popis pak může doplnit to, co je z běžně přístupného místa skryté.
Visutý a zavěšený most: sledujte napojení závěsů
U obvyklého visutého mostu probíhá přes vrcholy věží hlavní prověšené lano. Mostovku k němu připojují kratší závěsy. Charakteristická křivka hlavního lana je dobře viditelná například u Golden Gate Bridge. Síly se přenášejí přes věže a také do kotevních oblastí; konce lan nejsou pouhý ozdobný detail.

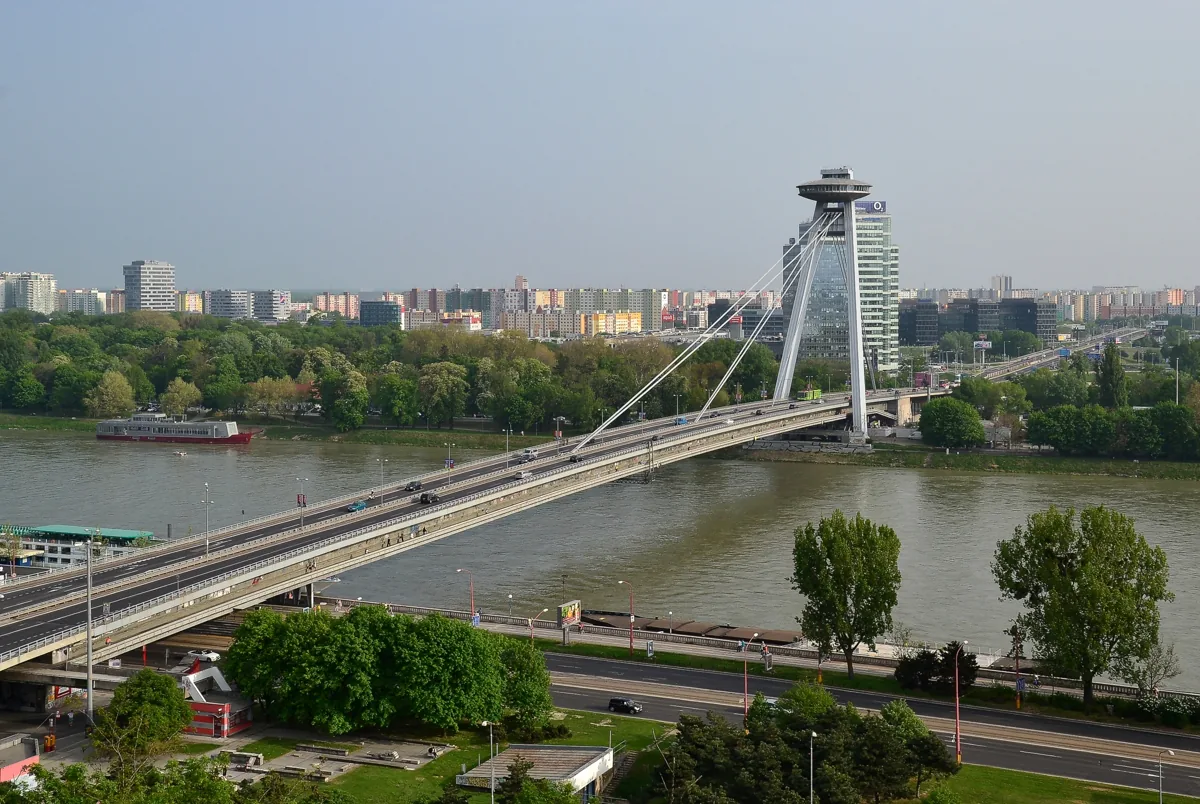

U zavěšeného mostu vedou závěsy od mostovky přímo k pylonu. Pohled proto často připomíná vějíř nebo několik téměř rovnoběžných šikmých linií. Názorný je Most SNP v Bratislavě s jediným dominantním šikmým pylonem. Počet věží sám o sobě typ neurčuje; rozhodující je vztah závěsů k mostovce a pylonu.
Mostovka → kratší závěsy → hlavní prověšené lano → věže a kotvení
Mostovka → šikmé závěsy → pylon
Při srovnávání dvou fotografií si zakryjte názvy měst a sledujte pouze nosné linie. Vedou kratší závěsy do průběžného prověšeného lana, nebo přímo k vysoké podpoře? Toto cvičení bývá spolehlivější než zapamatování siluety jedné známé stavby. U kombinovaných soustav je ovšem nutné odpověď ověřit v popisu konkrétního mostu.
Oblouk může být pod cestou i nad ní
Zděný oblouk si snadno představíme pod mostovkou: otvor ohraničuje klenba a zatížení pokračuje směrem k podporám. Obloukový most však nemusí být kamenný. Moderní ocelové nebo betonové oblouky mohou vystupovat nad dopravní úroveň a podpírat ji prostřednictvím závěsů.
Proto neplatí pravidlo „vidím závěsy, tedy vidím visutý most“. U oblouku s dolní mostovkou jsou závěsy napojené na obloukovou konstrukci, nikoli na hlavní prověšené lano mezi věžemi. Některé obloukové soustavy využívají táhlo spojující paty oblouku; jiné předávají vodorovné účinky přímo do opěr. Jednoduchý obrys nepopisuje všechny vazby.
Řadu zděných polí ukazuje Negrelliho viadukt. Při jeho prohlídce má smysl sledovat jak jednotlivý otvor, tak opakování podpor. V jiném prostředí, například mezi skalami, může podobně čitelný princip vytvářet zcela odlišný prostorový účinek.
Nosník, rám a příhradovina
U nosníkového mostu překlenuje prostor vodorovná nosná konstrukce uložená na podporách. Nemusí jít o jeden viditelný plný trám. Průřez může mít podobu více nosníků, desky či duté komory. Při pohledu shora proto často uvidíte pouze dopravní povrch a vlastní konstrukce zůstane pod ním.
Rámové řešení zdůrazňuje spolupůsobení vodorovných a svislých částí. Konkrétním příkladem je Nuselský most, v jehož betonovém tubusu vede metro. Vnější zdání tenké linky přes údolí zde zakrývá výrazný prostorový průřez.
Příhradová konstrukce se poznává podle soustavy prutů, často uspořádaných do trojúhelníků. Tento popis ale nemusí být jediným zařazením celého mostu. Příhradovina může například ztužovat mostovku visuté soustavy. Podobně pojem konzola popisuje způsob podepření a vyložení, nikoli výhradní materiál nebo jediný vzhled.
| Označení | První vizuální vodítko | Co označení samo neříká |
|---|---|---|
| Nosníkový | Nosné těleso mezi podporami | Zda je plné, komorové nebo složené |
| Rámový | Spolupůsobící vodorovné a svislé části | Detail jejich spojení bez dokumentace |
| Obloukový | Výrazná křivka nosného oblouku | Zda je mostovka nad obloukem nebo pod ním |
| Visutý | Hlavní prověšené lano a kratší závěsy | Materiál všech částí mostovky |
| Zavěšený | Závěsy vedené přímo k pylonu | Počet pylonů a symetrii celé stavby |
| Příhradový | Prutová síť a trojúhelníky | Zda jde o jediný princip celého mostu |
Materiál, provoz a konstrukce jsou různá třídění
Slova kamenný, ocelový a betonový popisují materiál. Silniční, železniční nebo pěší určují hlavní využití. Obloukový, visutý a zavěšený mluví o nosné soustavě. Jeden most tedy může být zároveň ocelový, silniční a zavěšený; není potřeba mezi těmito názvy vybírat jediné správné slovo.
Historické označení „řetězový“ zase upozorňuje na nosné řetězy. Na Széchenyiho řetězovém mostě je užitečné sledovat jednotlivé články a jejich návaznost. Nevypadají stejně jako svazek drátů moderního hlavního lana, přesto mohou patřit do širší rodiny visutých konstrukcí.
Zvláštní skupinou jsou pohyblivé mosty. Jejich označení popisuje možnost otevřít průjezd například lodím, nikoli pouze statický princip všech polí. U složitějšího celku proto může být správných několik názvů současně. Přednost má přesný popis konkrétní části před násilným zařazením celé stavby do jedné kolonky.
Délka mostu není rozpětí
Celková délka se vztahuje k vymezenému mostnímu objektu. Rozpětí popisuje vzdálenost mezi podporami určitého pole. Dlouhý viadukt může mít mnoho kratších polí, zatímco kratší most může překonat mnohem větší vzdálenost bez mezilehlého pilíře. Rekord bez uvedení veličiny proto říká málo.
Podobně rozlišujte výšku mostovky nad terénem, výšku pylonu a výšku vyhlídky. Každý údaj odpovídá na jinou otázku. Při srovnávání si vždy poznamenejte, co se měří a odkud: například výška nad vodou se nevztahuje automaticky ke stejnému místu jako údaj o vrcholu věže.
Krátký postup pro vlastní návštěvu
- Najděte mostovku a určete, jaký provoz nese.
- Z bočního pohledu sledujte její bezprostřední podpory.
- Rozlište oblouk, hlavní lano, závěs a pylon.
- Ověřte, zda pozorujete celý most nebo jen jedno jeho pole.
- Technický název a rozměry porovnejte s popisem správce či projektanta.
Pro použití tohoto postupu v jednom městě poslouží čtyři kontrastní mosty v Praze. Nabízejí různé materiály i vztah k řece a údolí. Není nutné všechny obejít najednou; pro první srovnání stačí dvě konstrukčně odlišné stavby.
Časté otázky
Je visutý most totéž co zavěšený?
Ne. U běžné visuté soustavy navazují kratší závěsy na hlavní prověšené lano. U zavěšené soustavy vedou závěsy od mostovky přímo k pylonu.
Musí být obloukový most kamenný?
Nemusí. Oblouky se stavějí také z oceli či betonu a mohou ležet nad dopravní úrovní i pod ní.
Je každý most s lany visutý?
Ne. Závěsy mohou patřit zavěšené nebo obloukové soustavě. Podstatné je, ke které nosné části jsou připojené.
Co je mostovka?
Část mostu nesoucí dopravní cestu a její zatížení. Není totožná pouze s povrchovou vrstvou asfaltu nebo dlažby.
Znamená viadukt kamenný obloukový most?
Ne automaticky. Pojem popisuje dlouhé přemostění, často s řadou polí, a sám neurčuje jediný materiál ani konstrukční soustavu.
Dá se z fotografie poznat bezpečnost mostu?
Ne. Fotografie může pomoci rozlišit tvar a viditelné prvky, ale nenahrazuje prohlídku, měření, dokumentaci ani odborné posouzení.
