Uw versus Ug u oken: jak porovnat nabídky a přepočítat rozdíl
Ug popisuje tepelnou prostupnost zasklení, Uw celého okna včetně rámu a okraje skla. Pokud jedna nabídka uvádí Ug 0,5 a druhá Uw 0,8 W/(m²·K), nelze z nižšího čísla vybrat lepší okno. Dodavatelé zatím předložili dvě různé veličiny. Nejdříve potřebujete Uw pro srovnatelné rozměry, členění a provedení.
Právě malá písmena za U jsou při porovnávání cenových nabídek důležitější než zvýrazněný údaj v reklamním nadpisu. Nízké Ug může patřit výbornému trojsklu, ale výsledné okno ovlivňuje také rám, jeho podíl na ploše a napojení zasklení. Samostatně pak posuzujte montáž do konkrétní stěny.
Uw, Ug, Uf a ψg: co která hodnota skutečně znamená
| Označení | Co vyjadřuje | Jak údaj použít |
|---|---|---|
| Ug | Součinitel prostupu tepla zasklením | Porovnání tepelněizolačních vlastností skla; není to výsledek celého okna |
| Uf | Součinitel prostupu tepla rámem | Vstup do posouzení celé okenní konstrukce |
| ψg | Lineární činitel prostupu tepla v oblasti okraje zasklení | Zohledňuje tepelný most v napojení skla a rámu; záleží na kombinaci komponent |
| Uw | Součinitel prostupu tepla celým oknem | Základ pro srovnání tepelné prostupnosti srovnatelných oken |
U hodnot Uw, Ug a Uf je jednotkou W/(m²·K). Nižší hodnota znamená menší prostup tepla při stejné ploše a rozdílu teplot. U lineárního činitele ψg je jednotka W/(m·K), protože se váže k délce okraje, nikoli k ploše. Není proto správné všechny čtyři údaje jednoduše sečíst nebo zprůměrovat.
Výběr materiálu rámu a způsobu osazení rozebírá také článek výměna oken: výběr a montáž. Pro samotné srovnání nabídek si ovšem ponechte jedno jednoduché pravidlo: u každého čísla musí být jasné, co představuje a pro jaké okno platí.
Proč může mít trojsklo Ug 0,6, ale okno Uw 0,85
Pro jednoduché okno bez dalších komplikujících prvků lze princip výpočtu vyjádřit takto: Uw = (Ag × Ug + Af × Uf + lg × ψg) / (Ag + Af). Ag je plocha zasklení, Af plocha rámové části a lg délka okraje zasklení. Sklo a rám se započítají podle plochy; vliv okraje podle délky.
Vezměme čistě výpočtový příklad: zasklení má 1,5 m², rámová část 0,5 m² a celková plocha činí 2 m². Délku okraje zasklení zvolme 5 m. Při Ug 0,6, Uf 1,2 a ψg 0,04 vyjde (1,5 × 0,6 + 0,5 × 1,2 + 5 × 0,04) / 2 = 0,85 W/(m²·K). Nejde o deklaraci konkrétního výrobku, ale o ukázku, proč výsledek není totožný s Ug.
Teď ponechme stejné sklo, rám i rozměry a změňme pouze ψg z 0,04 na 0,08. Výsledek bude 0,95 W/(m²·K). Dvě okna se stejným Ug tedy mohou mít odlišné Uw i bez změny samotného skla. Praktický závěr není „kupte určitý rámeček“, nýbrž „nechte doložit výsledek celé sestavy“.
Malé okno a velké okno nemusí mít stejné Uw
U menšího okna může rám zabírat větší podíl celkové plochy. Pokud izoluje hůře než zasklení, promítne se to do výsledného Uw. Záleží také na délce okrajů. Přidání sloupku nebo dalšího křídla mění geometrii, a proto nestačí přenést údaj z velkého jednoduchého okna na drobné členěné okénko.
To samo o sobě neznamená chybu nabídky. Výrobce může oprávněně uvádět referenční hodnotu pro stanovený rozměr. Pro rozhodnutí o vašem domě však potřebujete vědět, zda jde o takový vzorový údaj, nebo o hodnotu přiřazenou skutečně nabízenému prvku. Bez této informace může desetinný rozdíl mezi dvěma ceníky vytvářet falešnou přesnost.
Praktická situace: do koupelny objednáváte malé otevíravé okno, do obýváku velké pevné zasklení a vedle něj balkonové dveře. Nedává smysl všem třem položkám automaticky přisoudit nejlepší číslo uvedené v záhlaví nabídky. Požádejte o přehled po jednotlivých typech nebo rozměrech a o vysvětlení, jak jsou hodnoty stanoveny.
Co si vyžádat od dodavatele před porovnáním ceny
- Uw nabízeného okna. S informací, zda platí pro skutečný rozměr a členění, nebo pro referenční výrobek.
- Úplné provedení zasklení. Ug, skladbu a případné bezpečnostní či protihlukové provedení, pokud ho požadujete.
- Identifikaci rámu a křídla. Samotný počet komor nenahrazuje doložené tepelné parametry.
- Provedení okraje zasklení. Konkrétní typ distančního rámečku a podklady k hodnotě celé sestavy.
- Stejné rozměry a otevírání. Pevné pole nesrovnávejte cenově ani parametricky bez vysvětlení s otevíravým křídlem.
- Rozsah montáže. Demontáž, řešení připojovací spáry, parapetů a navazujících povrchů musí být v nabídkách porovnatelné.
Pomůže odeslat oběma dodavatelům stejnou tabulku oken s rozměry a požadovaným otevíráním. Zabráníte tak situaci, kdy levnější nabídka současně vynechává část práce nebo pracuje s jinou sestavou. Číslo Uw potom slouží k jedné konkrétní části porovnání, nikoli jako náhrada celého technického zadání.
O kolik sníží rozdíl Uw tepelné ztráty
Pro orientační okamžitý prostup tepla použijte vztah výkon = Uw × plocha × rozdíl teplot. U našeho příkladu o ploše 2 m² a při rozdílu vnitřní a venkovní teploty 20 °C vychází pro Uw 0,85 výkon 34 W. Pro Uw 0,95 je to 38 W. Rozdíl činí 4 W za těchto zvolených podmínek.
Z tohoto výsledku ještě nevzniká roční úspora v korunách. Venkovní teplota se mění, působí sluneční zisky, záleží na provozu vytápění, účinnosti zdroje i ceně energie. Násobit rozdíl jedním zimním dnem a bez dalšího ho rozšířit na celý rok by bylo zavádějící. Výpočet dobře ukazuje směr a okamžitou velikost rozdílu, nikoli hotovou návratnost příplatku.
Navíc nepopisuje výměnu vzduchu. Jestliže současným oknem táhne, může část problému spočívat v seřízení nebo těsnění oken a dveří. Netěsností uniká teplo jiným mechanismem než prostupem přes uzavřenou konstrukci. Nízké Ug tuto otázku samo neřeší.
Co dobré Uw neříká o montáži, hluku a rosení
Uw výrobku nevystihuje automaticky kvalitu jeho napojení na konkrétní stěnu. Nevhodně vyřešené ostění nebo připojovací spára mohou vytvářet další slabá místa. Při rekonstrukci proto posuzujte i tepelné mosty v okolí oken, zejména pokud se současně mění zateplení nebo poloha rámu v konstrukci.
Stejně tak Uw není známka zvukové izolace. U domu u silnice chtějte samostatné akustické parametry vhodné pro daný hluk. A pokud řešíte přehřívání místnosti, potřebujete vedle tepelných ztrát také údaje o solárních ziscích a plán stínění. Jediným co nejnižším číslem nelze popsat všechny požadavky na okno.

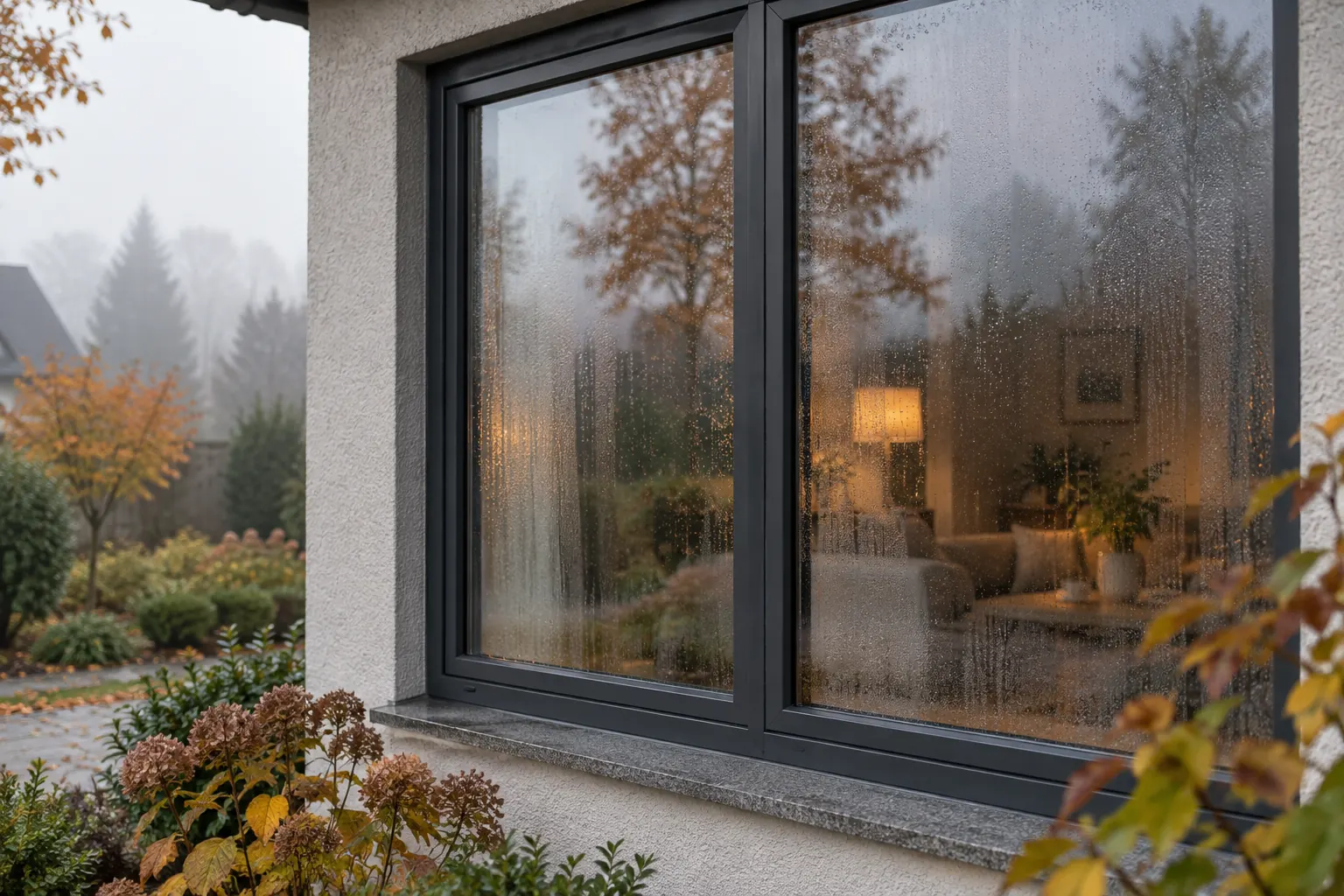

Rosení vyžaduje nejprve určit, na které straně skla voda vzniká. Vnější kondenzace může nastat i u dobře izolujícího zasklení, ale není samostatným důkazem konkrétní hodnoty Uw. Vnitřní vlhkost zase souvisí s povrchovou teplotou a podmínkami v místnosti. Rozlišení situací najdete v návodu rosení oken v zimě.
Časté otázky o Uw a Ug oken
Je pro výběr nového okna důležitější Uw, nebo Ug?
Pro porovnání prostupu tepla celým oknem potřebujete Uw. Ug je důležitý údaj o zasklení, ale bez rámu a okraje skla neposkytuje výsledek celé konstrukce.
Lze porovnat nabídku s Ug 0,5 a nabídku s Uw 0,8?
Takto ne. První číslo patří sklu a druhé oknu. Vyžádejte si Uw obou nabízených sestav pro srovnatelné rozměry a členění.
Proč má malé okno jiné Uw než velké ze stejného profilu?
Mění se podíl rámu vůči zasklení a délka okrajů v poměru k ploše. Stejný profil a stejné sklo proto nezaručují totožný výsledek pro všechny rozměry.
Zaručuje trojsklo automaticky lepší celé okno?
Samotný počet tabulí nestačí. Porovnejte doložené Uw kompletního výrobku a další požadované vlastnosti. Rozhoduje i rám, okraj zasklení a geometrie.
Obsahuje Uw také tepelný most mezi rámem a stěnou?
Uw samotného výrobku nelze považovat za kompletní posouzení osazení do konkrétní stavby. Napojení na stěnu a montážní detail je potřeba řešit samostatně.
Prokazuje rosení skla zvenku nízké Uw okna?
Neprokazuje jeho konkrétní hodnotu. Může souviset s nízkým přísunem tepla na vnější tabuli, ale záleží také na počasí a okolí. Parametr ověřujte v dokumentaci výrobku.
