Výtahy v mrakodrapech: expresní zóny, sky lobby a chytré řízení
Bez výtahu by moderní mrakodrap nebyl použitelnou budovou, ale stovky metrů vysokým schodištěm. Přidávat s výškou další a další samostatné šachty však není možné: jádro by zabralo většinu pronajímatelné plochy. Projektanti proto organizují vertikální dopravu podobně jako síť metra. Expresní kabiny vozí cestující do přestupních sky lobby, odkud pokračují lokální výtahy do omezeného počtu pater. Jiné skupiny obsluhují hotel, byty, kanceláře, servis a požární zásah. Chytré destination control seskupuje lidi podle cílového patra ještě před nastoupením. Rychlost přitom není jedinou hodnotou; rozhodují čekání, kapacita, pohodlí, tlakové změny, spolehlivost a možnost bezpečného provozu při mimořádné události.
- výtahové šachty spotřebovávají cennou plochu jádra
- expresní a lokální zóny připomínají městskou dopravu
- sky lobby umožňuje přestup mezi skupinami výtahů
- destination control seskupuje cestující podle cíle
- běžný a evakuační provoz mají rozdílná pravidla
Proč jeden výtah neobslouží všechna patra
Kabina zastavující ve stovce podlaží by byla pomalá a jedna šachta by nezvládla ranní nápor. Kdyby mělo každé patro vlastní přímé spojení, desítky šachet by v dolní části zabraly obrovskou plochu. Zónování proto rozdělí věž na nízkou, střední a vysokou část. Každá skupina má omezený počet zastávek a podle programu i samostatný vstup. Dopravní simulace sleduje nejen průměr, ale také nejhorší špičky, restaurace, konferenční provoz a návrat lidí po obědě.

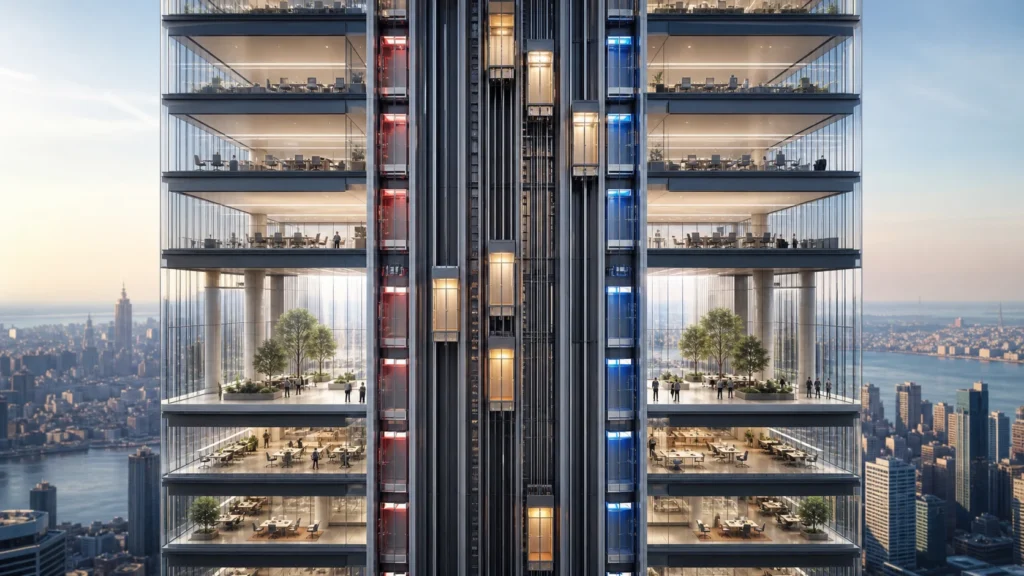

Sky lobby jako přestupní stanice
Expresní výtah vyjede bez mezizastávek do vyššího společného podlaží a cestující přestoupí do lokální skupiny. Tím se zmenší počet šachet procházejících celou budovou a uvolní se plocha v horních patrech. Sky lobby může obsahovat orientační bod, služby nebo společný prostor, ale musí zvládnout fronty a srozumitelný pohyb. Nevýhodou je přestup a závislost na správné koordinaci. Pokud je prostor malý nebo značení nejasné, technicky účinný systém se pro člověka stává zdrojem stresu.
Konkrétní řešení ukazuje článek Nejslavnější mrakodrapy světa.
Destination control přidělí kabinu předem
Cestující zadá cílové podlaží na panelu v lobby a systém jej nasměruje ke konkrétní kabině. Lidé jedoucí do podobných pater se seskupí, což omezuje počet zastávek a může zvýšit kapacitu. Přístupová karta může cíl doplnit automaticky a zamezit vstupu do neveřejných zón. Rozhraní však musí být použitelné pro návštěvníky, děti i osoby se zrakovým nebo pohybovým omezením. Chytré řízení není kvalitní, pokud zrychlí tabulkový výkon a současně zhorší orientaci skutečných lidí.
Rychlost, zrychlení a tlak v uších
Velmi rychlá kabina musí plynule zrychlit a zabrzdit, protože prudká změna je nepříjemnější než samotná maximální rychlost. Při dlouhé jízdě se mění atmosférický tlak a citliví cestující pociťují zalehnutí uší. Kabina, dveře, vodítka a aerodynamika šachty ovlivňují hluk i vibrace. Výrobci proto testují jízdní komfort, brzdění a proudění vzduchu. Rekordní rychlost má smysl pouze na dostatečně dlouhé trase; v krátké zóně by většinu času zabralo zrychlování a zpomalování.
Konkrétní řešení ukazuje článek Willis Tower.
Lehčí lana a omezení výšky jízdy
Dlouhé ocelové lano má značnou vlastní hmotnost, kterou motor zvedá společně s kabinou a cestujícími. U extrémních výšek se hmotnost i kmitání lan stávají zásadním limitem. Moderní kompozitní nosná média mohou být výrazně lehčí a umožnit delší jízdu s menší spotřebou energie. Stále však zůstává nutné řešit životnost, kontrolu a záchranu osob. Technologická novinka není samostatným řešením budovy; musí zapadnout do celého systému šachet, strojoven, záložního napájení a údržby.
Výtah při požáru není běžný výtah
Tradiční pokyn vede obyvatele při požáru ke chráněným schodištím, protože kouř, voda a výpadek napájení mohou běžnou kabinu ohrozit. Některé nové budovy mají speciálně navržené evakuační nebo hasičské výtahy s chráněnou lobby, záložním napájením a řízením. Nelze proto vytvořit univerzální pravidlo podle vzhledu kabiny. Lidé se musí řídit požárním plánem konkrétní budovy a pokyny záchranných složek. Technické řešení doplňuje, nikoli nahrazuje organizaci a pravidelný nácvik.
Konkrétní řešení ukazuje článek Shanghai Tower.
Co si z principu odnést do běžného bydlení
V bytovém domě je důležitější spolehlivost, bezbariérovost a servis než efektní rychlost. Vstupní prostor má dovolit čekání bez blokování dveří a ovládání musí být srozumitelné návštěvníkům. Při rekonstrukci je vhodné řešit záložní komunikaci, přístup servisní firmy a přepravu rozměrných předmětů. Výtah není izolovaný výrobek: jeho šachta, požární předsíň, strojní prostor a přístup k bytům určují velkou část dispozice domu.
Čeho si všímat na stavbě
Všímejte si rozdělení výtahů podle funkcí, označení zón, polohy sky lobby a způsobu zadávání cíle. Sledujte také čekací prostor, přístupnost ovládání a to, zda servisní provoz nekříží hlavní reprezentativní trasu.
Proč se návrh řeší mezi více profesemi
Technický princip nikdy nefunguje odděleně od dispozice, konstrukce, fasády, požární bezpečnosti a dlouhodobé správy. Rozhodnutí výhodné pro jeden obor může zmenšit užitnou plochu, zvýšit spotřebu nebo zkomplikovat servis jiného systému. Proto se varianty porovnávají společně a ověřují výpočtem, modelem i provozním scénářem. Kvalitní výsledek nevzniká přidáváním jednotlivých technologií, ale koordinací jejich vazeb a odpovědností už od první studie.
Nejčastější otázky k tématu výtahy v mrakodrapech
Proč mrakodrap nemá jeden výtah do všech pater?
Příliš mnoho zastávek by prodloužilo cestu a jediná šachta by neměla potřebnou kapacitu. Zóny rozdělují provoz mezi několik skupin. Expresní výtahy a sky lobby současně šetří plochu jádra.
Co je sky lobby?
Je to přestupní podlaží mezi expresní a lokální skupinou výtahů. Funguje podobně jako dopravní uzel a může obsahovat společné služby. Musí být dostatečně velké, bezpečné a snadno srozumitelné.
Jak funguje destination control?
Cíl se zadá ještě před vstupem do kabiny. Systém seskupí cestující do podobných pater a přidělí jim konkrétní výtah. Tím může snížit počet zastávek a čekání.
Proč při rychlé jízdě zaléhají uši?
S výškou se mění atmosférický tlak a tělo potřebuje rozdíl vyrovnat. Důležité je plynulé zrychlení i řízení tlaku a větrání kabiny. Citlivost se mezi lidmi liší.
Smí se při požáru použít výtah?
U běžného výtahu se obvykle používají chráněná schodiště, ale některé budovy mají speciální evakuační výtahy. Rozhoduje konkrétní požární plán a pokyny na místě. Nikdy se neřiďte obecným internetovým článkem proti instrukcím správce nebo hasičů.
Je tento princip stejný u každého mrakodrapu?
Není, protože rozhoduje výška, tvar, konstrukce, klima, geologie i způsob využití. Stejný název systému může skrývat různé rozměry a detaily. Spolehlivý závěr proto vyžaduje dokumentaci konkrétní stavby.
Lze řešení posoudit jen z fotografie?
Fotografie může ukázat tvar a část konstrukční logiky, ale většina technických prvků zůstává skrytá. Pomůže půdorys, řez, technická zpráva a oficiální popis projektanta. Vizuální podobnost sama nedokazuje stejné fungování.
Kdo má technické řešení navrhovat?
Návrh patří autorizovaným architektům a specialistům příslušných oborů. Článek vysvětluje principy, ale nenahrazuje výpočet, požární plán ani posouzení konkrétní budovy. Při pochybnostech se obracejte na projektanta nebo správce.
