Nadpraží, překlad a ostění: rozdíly na schématu
Nadpraží je horní část stavebního otvoru nad oknem nebo dveřmi. Překlad je konstrukční prvek, který nad otvorem přenáší zatížení do okolního zdiva. V běžné řeči se oba výrazy zaměňují, ale při objednávce okna, řešení izolace nebo rekonstrukci je užitečné rozlišovat místo a nosný prvek. Ostění označuje boční plochy otvoru; zápraží je prostor před vstupem do domu.
Nejrychleji se v názvech zorientujete na jednom okně. Horní plocha směrem k rámu patří k nadpraží, boky k ostění a dole je parapet. Samotný překlad může být schovaný pod omítkou, zateplením nebo roletovou schránkou, takže jeho skutečné rozměry z hotového interiéru obvykle nepoznáte.
Nadpraží, překlad a ostění na jednom schématu
zde je osazen rám
Schéma vysvětluje názvosloví. Není výkresem skladby ani návodem k dimenzování překladu. U konkrétního domu se řešení liší podle zdiva, stropu, rozměrů otvoru a případného venkovního stínění. U dveří se dolní část řeší prahem nebo bezprahovým přechodem, nikoli okenním parapetem.
| Pojem | Kde jej hledat | Kdy je důležitý |
|---|---|---|
| Nadpraží | Nad oknem nebo dveřmi, na horním okraji otvoru | Zaměření otvoru, připojení okna, izolace a stínění |
| Překlad | V konstrukci nad otvorem | Přenos zatížení a změna šířky otvoru |
| Ostění | Po stranách otvoru | Osazení rámu, omítky, zateplení a těsnění |
| Zápraží | Před vstupem do domu | Pochůzná plocha a přístup ke dveřím |
Jak funguje překlad nad oknem a kdy jde o průvlak

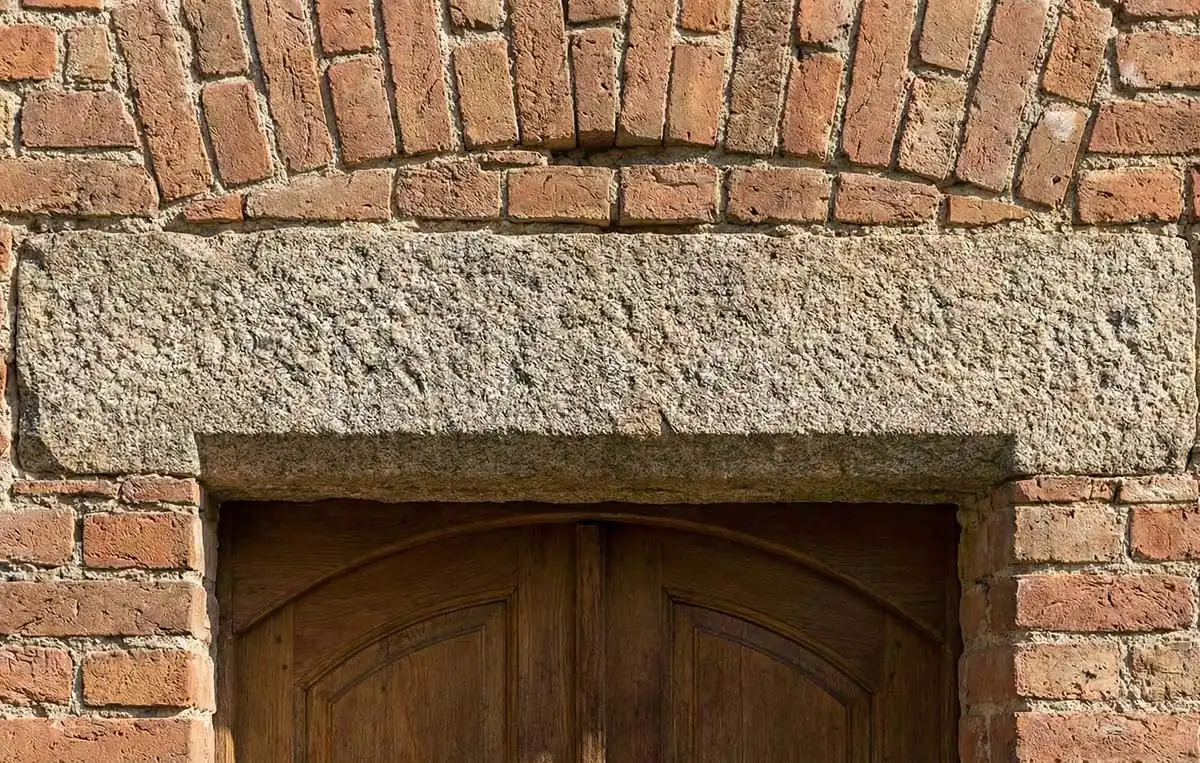

Otvor přerušuje zdivo, které by jinak mohlo pokračovat až k podlaze. Konstrukce nad ním musí přenést příslušné zatížení na části stavby po stranách. K tomu může sloužit prefabrikovaný překlad, ocelové nebo dřevěné řešení, železobetonová konstrukce či u historického domu klenuté nadpraží. Rozhodující je celý konstrukční systém, nikoli jen materiál viditelný na povrchu.
Šířka okna sama nestačí k výběru překladu. Důležité je také to, co se nachází nad otvorem, jaké jsou podpory, jak je veden strop a v jakém stavu je zdivo. Dva podobně široké otvory v témže domě proto nemusejí mít stejné řešení. Rozměr nelze bezpečně převzít z fotografie sousedovy stavby.
Pokud vodorovný nosný prvek nese větší část stropu nebo umožňuje otevřenou dispozici mezi podporami, můžete se setkat s označením průvlak. Nejde o soutěž, který název patří k delšímu kusu betonu. Rozlišení vychází z funkce prvku v konkrétní stavbě.
Nosný a spřažený překlad: proč záleží na montážním postupu
Při výběru nelze všechny prefabrikované překlady považovat za zaměnitelné. Některé jsou samostatnými nosnými prvky, jiné získávají zamýšlenou únosnost až ve spolupráci s další částí konstrukce. Montážní návod pak určuje například orientaci prvku, podepření během práce a podmínky jeho odstranění.
Konkrétním příkladem jsou překlady Porotherm KP 7, které výrobce popisuje jako plně nosné. To ale neznamená univerzální použití bez návrhu. U jiného typu překladu nelze automaticky zopakovat stejnou skladbu ani postup. Pro rozměr, uložení a podpírání se vždy používá dokumentace vybraného systému.
U železobetonového řešení se samostatně navrhuje armování a jeho poloha v betonu. Přidání několika prutů odhadem nenahrazuje návrh. Stejně tak nelze dodatečně vysekat drážku do překladu jen proto, že se pod omítkou jeví jako obyčejný pás zdiva.
Co zkontrolovat před výměnou okna nebo rozšířením dveří
Výměna rámu ve stejném otvoru a rozšíření otvoru jsou dvě rozdílné situace. Při běžné výměně se řeší hlavně zaměření, osazení a připojovací spára. Rozšíření může změnit podmínky podepření konstrukce. Před bouráním je proto potřeba znát skutečné provedení, ne jen požadovaný rozměr nových dveří.
- Najděte výkres nebo dokumentaci domu. Ověřte, zda odpovídá skutečnému stavu; ve starším domě mohly proběhnout další přestavby.
- Popište plánovanou změnu. Mění se pouze rám, výška otvoru, jeho šířka, nebo se otvor posouvá?
- Nechte posoudit konstrukci nad otvorem. U zásahu do nosných částí stanoví potřebný návrh a postup statik.
- Vyřešte stínění a zateplení současně. Schránka žaluzie či rolety potřebuje prostor a nesmí se dodatečně vytvářet na úkor nosného prvku.
- Předem určete provizorní zajištění. Jeho potřebu a provedení nelze bezpečně rozhodnout až během vybourávání.
Pro konzultaci připravte fotografie obou stran stěny, celkový pohled na místnost a dostupné rozměry. Snímek drobného detailu omítky sám neukáže, kudy se do konstrukce přenáší zatížení. Pokud projekt nemáte, řekněte to hned; může být nutné místní ověření.
Tepelný most, roletová schránka a praskliny v nadpraží
Nadpraží není jen statický detail. V obvodové stěně se zde potkávají nosná konstrukce, tepelná izolace, rám okna a někdy schránka stínění. Nestačí mít kvalitní okno, pokud na něj okolní vrstvy nenavazují. Konkrétní tloušťka izolace a poloha rámu patří do návrhu celého detailu.
Při porovnávání řešení se ptejte, zda výkres zachycuje i venkovní stínění a připojení rámu. Jinak můžete dostat nabídku na funkční překlad, ale zjistit příliš pozdě, že nezůstalo místo na požadovanou schránku. U rekonstrukce je obzvlášť důležité ověřit dostupnou výšku.
Prasklina u horního rohu okna nemusí sama o sobě znamenat poruchu překladu. Může se týkat omítky, styku materiálů i konstrukce. Nové nebo zvětšující se trhliny, deformace a uvolněné části vyžadují posouzení; překrytí lištou příčinu nevyřeší. Poznamenejte datum nálezu, místo a vývoj, ale neodkládejte odbornou prohlídku při zjevné změně či nebezpečí pádu části konstrukce.
Časté otázky o nadpraží
Je nadpraží totéž co překlad?
V běžné řeči se výrazy překrývají. Přesněji nadpraží označuje horní část otvoru a překlad prvek přenášející zatížení nad ním. Při objednávce práce proto popište, zda řešíte nosnou konstrukci, povrch otvoru, nebo připojení okna.
Jaký je rozdíl mezi nadpražím a zápražím?
Nadpraží je nad otvorem, zápraží před vstupem do domu. Zápraží je plocha, po které přicházíte ke dveřím; nijak nenahrazuje konstrukci nad nimi.
Co je ostění okna?
Ostění jsou boční plochy stavebního otvoru kolem rámu. Při dokončování okna se řeší jejich povrch i napojení. Horní část otvoru se označuje jako nadpraží, spodní jako parapetní část.
Jak dlouhý překlad potřebuji nad dveře?
Nelze to určit pouze z šířky dveřního křídla. Rozhoduje skutečný stavební otvor, potřebné uložení, zatížení a konkrétní systém. Správný prvek stanoví návrh a příslušná technická dokumentace.
Mohu do překladu vrtat otvor pro kabel?
Bez ověření konkrétní konstrukce to nepovažujte za běžné vrtání do omítky. Mohli byste poškodit výztuž nebo jinou důležitou část. Trasu vedení řešte s projektantem či statikem a montážníkem ještě před zásahem.
Musí se při výměně okna měnit také překlad?
Samotná výměna okna to automaticky nevyžaduje. Záleží na stavu konstrukce a rozsahu změny. Rozšíření otvoru, změna výšky nebo zjištěná porucha vyžadují jiné posouzení než osazení nového rámu do stejného otvoru.
