Topná křivka: jak nastavit sklon a posun podle teploty v domě
Jestli je doma příjemně za mírného počasí, ale při mrazu začíná být chladno, může být příliš nízký sklon topné křivky. Jestli je v domě chladněji, než chcete, za mírného počasí i za mrazu, může být potřeba posunout celou topnou křivku výš. Nejdřív však ověřte, že soustava funguje a regulace právě není v útlumu. Studený radiátor v jedné místnosti sám o sobě není důvod přidávat teplotu celému domu.
Souvislosti regulace, měření a provozu najdete v přehledu úspor energií a provozu domu. Pomůže oddělit konkrétní potíž od dlouhodobého plánování úspor.
Topnou křivku má smysl ladit podle naměřené pokojové teploty a vývoje počasí. Tento návod vysvětluje rozdíl mezi sklonem a posunem, ukazuje jej na modelových číslech a nabízí postup, díky kterému poznáte, zda změna opravdu pomohla.
Co topná křivka skutečně řídí
Topná neboli ekvitermní křivka popisuje vztah mezi venkovní teplotou a požadovanou teplotou vody přiváděné do vytápění. Při ochlazení rostou tepelné ztráty domu. Regulátor proto podle nastavené křivky požaduje teplejší vodu, aby radiátory nebo podlahové vytápění předaly do místností více tepla.
Na svislé ose takové křivky není pokojová teplota ani teplota teplé vody pro sprchování. Jde o otopnou vodu na přívodu do příslušného okruhu. Zpátečka je voda, která se po odevzdání části tepla vrací. Tyto údaje nezaměňujte: nastavit požadovaných 45 °C do radiátorů neznamená chtít 45 °C v pokoji.
Křivka navíc není jediným vstupem regulace. Výsledek mohou omezovat maximální a minimální teplota okruhu, časový program nebo vypínání vytápění při teplém počasí. U regulátoru s aktivním vlivem místnosti se uplatňuje také pokojové čidlo. Přehled toho, jak se jednotlivé prvky doplňují, najdete v článku o regulaci topení doma.
Co mění sklon topné křivky: reakci na venkovní ochlazení
Sklon určuje, jak výrazně se bude požadovaná teplota otopné vody zvyšovat při poklesu venkovní teploty. Strmější křivka znamená výraznější reakci na ochlazení. Rozdíl mezi původní a strmější křivkou se typicky projeví více v chladné části jejího průběhu. Není to jen jiné označení pro přidání několika stupňů za každého počasí.
Představte si domácnost, která chce v obýváku 21 °C. Při venkovních +8 °C je uvnitř skutečně 21 °C. Když však několik dní mrzne, pokoj se při stejném provozu postupně ochladí na 19 °C. Jestliže jsou v pořádku průtoky, čidla i výkon zdroje, odpovídá tento průběh situaci, kdy voda při ochlazení neohřívá soustavu dostatečně. Důvodem k vyzkoušení malé korekce sklonu je právě zhoršování komfortu s venkovním ochlazením, nikoli samotné číslo 19 °C.
Opačný příklad: za mírného počasí je doma požadovaných 21 °C, ale při mrazu teplota bez slunce či krbu stoupá k 23 °C. Příliš strmá křivka je jednou z možností, které stojí za kontrolu. Zvýšením posunu byste v této situaci přidali teplo i tam, kde již nechybí.
Číslo sklonu v menu nelze bez znalosti regulátoru převést na jednoduché pravidlo „o tolik stupňů přidá kotel“. Výrobci používají různé průběhy a způsoby nastavení. Nenastavujte proto slepě hodnotu převzatou od souseda. V návodu hledejte graf pro svůj regulátor a svůj topný okruh.
Co mění posun topné křivky: teplotní úroveň celého průběhu
Paralelní posun zvyšuje nebo snižuje celou topnou křivku, aniž by v základním grafickém modelu měnil její sklon. Hodí se k úvaze tehdy, když je odchylka pokojové teploty podobná za různých venkovních podmínek. Například při +8 °C i při −5 °C bývá v domě zhruba 20 °C, přestože chcete 21 °C.
V jednoduchém modelu posun o +5 °C zvýší požadovanou teplotu otopné vody z 35 na 40 °C, z 45 na 50 °C a z 55 na 60 °C. Neznamená to zvýšení pokojové teploty o 5 °C. O výsledku v místnosti rozhoduje předávání tepla otopnými plochami, ztráta domu i délka provozu. Právě proto se změna musí vyhodnotit měřením, nikoli jen pohledem na displej kotle.
Pozor také na názvy položek. Regulátor může nabízet „úroveň“, „korekci“ nebo pracovat s požadovanou pokojovou teplotou, která křivku ovlivní jiným geometrickým způsobem. Například návod Vaillant calorMATIC 450 popisuje posunutí křivky při změně požadované pokojové teploty. To není univerzální převod jeden stupeň v menu na jeden stupeň otopné vody. Před úpravou ověřte význam konkrétní položky.
Sklon a posun na grafu a číselném příkladu

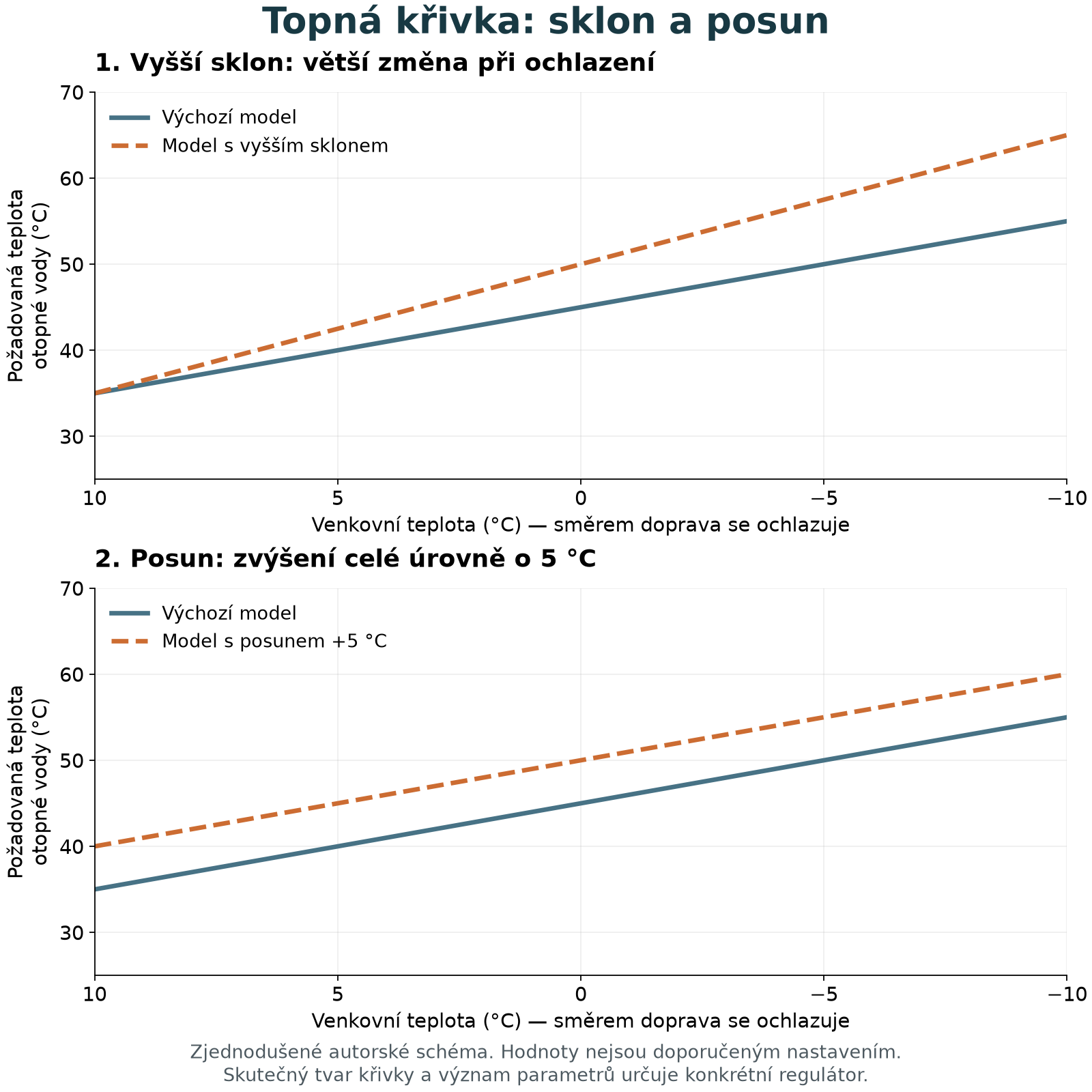

V horním grafu mají dvě modelové křivky společný bod za mírného počasí. Při ochlazování se od sebe vzdalují: oranžová představuje větší sklon. Dole je oranžová křivka po celém průběhu o 5 °C výše než modrá. Na vodorovné ose se v tomto schématu směrem doprava ochlazuje.
| Venku | Výchozí křivka | Větší sklon | Posun +5 °C |
|---|---|---|---|
| +10 °C | 35 °C | 35 °C | 40 °C |
| 0 °C | 45 °C | 50 °C | 50 °C |
| −10 °C | 55 °C | 65 °C | 60 °C |
Tabulka ukazuje i důležitou past: při venkovní nule dávají obě úpravy stejných 50 °C. Z jediného pozorování proto nepoznáte, která křivka bude vhodnější při mrazu. Potřebujete srovnat chování domu alespoň ve dvou odlišných venkovních podmínkách. Skutečný regulátor může mít zakřivený průběh, jiný výchozí bod i omezení teploty, takže tato čísla do něj neopisujte.
Je potřeba změnit sklon, posun, nebo hledat závadu?
Následující přehled je vodítko pro fungující a ustálenou soustavu. Posuzujte běžně vytápěné místnosti a vylučte vliv větrání, slunce, krbu a právě skončeného útlumu.
| Co pozorujete | Co nejprve prověřit |
|---|---|
| Za mírného počasí je dobře, při mrazu je chladno. | Zda není sklon příliš nízký; také výkon zdroje a teplotní limit okruhu. |
| Za mírného počasí je dobře, při mrazu se dům přetápí. | Zda není sklon příliš vysoký. |
| Za mírného počasí i za mrazu je podobně chladněji, než chcete. | Posun křivky, požadovanou pokojovou teplotu a časový program. |
| Za různých venkovních teplot je v domě stále příliš teplo. | Zda není teplotní úroveň křivky zbytečně vysoká. |
| Chladná je jen jedna místnost, ostatní mají správnou teplotu. | Ventil, zavzdušnění, průtok a velikost otopného tělesa. |
| Za mírného počasí je chladno, při mrazu naopak příliš teplo. | Kombinaci úrovně a sklonu. Může být potřeba vyšší úroveň a plošší průběh; změny vyhodnocujte jednotlivě. |
Jak topnou křivku ladit krok za krokem
- Vyfoťte výchozí nastavení. Zapište sklon, posun, požadovanou pokojovou teplotu, časový program a označení okruhu. Když výsledek nebude lepší, musíte vědět, k čemu se vrátit. U dvou okruhů si ověřte, zda upravujete radiátory, nebo podlahové vytápění.
- Zkontrolujte podmínky měření. Pokojový teploměr nemá ležet na parapetu nad radiátorem ani na osluněném místě. Porovnejte údaj venkovního čidla s reálným počasím. Podezřelé měření nejprve řešte; ladění podle chybného vstupu vede k nesprávným závěrům.
- Udržujte srovnatelný režim. Během porovnávání neměňte zároveň noční útlum, nastavení hlavic a provoz krbu. Zapisujte také mimořádné větrání a sluneční zisky. Jinak můžete úspěch či neúspěch omylem připsat křivce.
- Vyberte jeden parametr a malý krok podle návodu. Rozhodněte se podle průběhu potíží, ne podle pocitu, že „vyšší číslo bude lepší“. Jednotný krok pro všechny značky neexistuje. Servisní limity teploty a ochrany podlahy ponechte na odborníkovi.
- Nechte dům reagovat. Hodnocení po dvaceti minutách obvykle ukáže spíš okamžitý stav vody než tepelnou rovnováhu místnosti. Jako první kontrolní bod lze použít následující den; u těžké stavby a podlahového vytápění může být potřeba delší sledování. Ani 24 hodin není záruka ustálení, pokud se výrazně změnilo počasí.
- Výsledek potvrďte a teprve potom pokračujte. Zlepšila se pokojová teplota při srovnatelném provozu? Nevzniklo přetápění jinde? Další korekci dělejte až s odpovědí. Úspěch za mírného počasí ještě nepotvrzuje správný sklon pro mrazivé dny.
Co si zapisovat, aby šlo změnu vyhodnotit
Stačí jednoduchý deník: datum a čas, venkovní teplota, skutečná a požadovaná pokojová teplota, sklon a posun, provozní režim a poznámka o slunci či větrání. Pokud regulátor ukazuje požadovanou i skutečnou teplotu přívodu, zapište obě. Dlouhodobý rozdíl mezi nimi může ukázat, že samotným nastavením křivky problém nevyřešíte.
Modelový zápis může znít: „Ráno, venku −4 °C, obývák 19,5 °C, požadavek 21 °C, beze změny programu, bez krbu. Za mírného počasí byl pokoj na 21 °C.“ To je užitečnější podklad než poznámka „kotel topí málo“. Pokud po úpravě vysvitne slunce a pokoj se zahřeje, vyčkejte na další srovnatelné období; samotné oteplení místnosti ještě nepotvrzuje správnost zásahu.
Radiátory, podlahové vytápění a tepelné čerpadlo
Potřebnou teplotu vody neurčuje pouze druh zdroje. Záleží také na tepelné ztrátě domu a velikosti otopných ploch. Velký radiátor může stejnou místnost vytopit s nižší teplotou vody než malé těleso. Podlahové vytápění obvykle pracuje s nižší teplotou a má výraznější setrvačnost, proto do něj nelze přenést modelové radiátorové teploty z tabulky.
U soustavy kombinující radiátory a podlahu mohou být samostatně řízené okruhy se směšováním. Změna křivky jednoho okruhu nemusí napravit komfort v druhém. Návrhové a maximální teploty podlahové soustavy respektujte podle projektu a pokynů dodavatele; jejich zvyšování není běžné uživatelské ladění.
U tepelného čerpadla je zbytečně vysoká požadovaná teplota vody nevýhodná pro účinnost. Ani zde ale není cílem co nejnižší číslo za cenu studeného domu. Hledejte nastavení, které soustavě dovolí pokrýt potřebu tepla bez trvalého přetápění. Konkrétní procento úspory nelze určit jen ze změny křivky: závisí na zdroji, počasí i provozu.
Kdy topná křivka problém nevyřeší
Pokud jsou některé radiátory horké a jiné sotva vlažné, zvýšení křivky může přetopit již teplé místnosti. Nejdříve prověřte seřízení a hydraulické vyvážení otopné soustavy. Když radiátor netopí nebo hřeje jen zčásti, mohou být příčinou ventil, vzduch nebo nedostatečný průtok.
Podobně neřešte křivkou opakované poklesy či výrazné výkyvy tlaku v topném systému. Pokud zdroj hlásí poruchu nebo dlouhodobě nedosahuje požadované teploty vody, je namístě kontrola soustavy a případně servis kotle. Vyšší požadavek neodstraní závadu ani nedostatečný výkon.
Výsledek mohou zkreslovat také termostatické hlavice. Jestli téměř všechny místnosti trvale omezují přívod tepla, může být voda zbytečně teplá, ale příčinou mohou být i místní tepelné zisky. V místnosti s řídicím pokojovým čidlem dodržte doporučení výrobce k nastavení hlavice, aby si oba prvky navzájem neodporovaly. Hlavice ani bezpečnostní prvky plošně nevyřazujte.
Ranní chlad po výrazném nočním útlumu posuzujte odděleně od celodenního nedotápění. Podlahová konstrukce a stěny potřebují čas k opětovnému prohřátí. Pokud odpoledne teplota odpovídá požadavku, nejprve zkontrolujte čas začátku vytápění a hloubku útlumu. Změnou sklonu kvůli krátkému rannímu problému byste mohli zhoršit zbytek dne.
Časté otázky k nastavení topné křivky
Co přesně mění zvýšení sklonu topné křivky?
Zesiluje reakci požadované teploty otopné vody na venkovní ochlazení. Změna má smysl k prověření zejména tehdy, když je za mírného počasí komfort správný a s mrazem se zhoršuje. Přesný průběh ukazuje graf konkrétního regulátoru.
Zvýší posun topné křivky o jeden stupeň pokojovou teplotu o jeden stupeň?
Takový převod obecně neplatí. Posun se týká křivky požadované teploty otopné vody, zatímco reakci místnosti určuje celý dům a soustava. Pokud položka v menu označuje požadovanou pokojovou teplotu, ověřte v návodu, jak ji regulátor používá.
Jak poznám, zda změnit sklon, nebo posun topné křivky?
Srovnejte odchylku pokojové teploty za mírného počasí a při mrazu. Podobná odchylka v obou situacích ukazuje spíše na teplotní úroveň; odchylka narůstající s ochlazením spíše na sklon. Jde o diagnostické vodítko, které předpokládá funkční soustavu a srovnatelný provoz.
Za jak dlouho vyhodnotit změnu topné křivky u podlahového vytápění?
Počkejte na reakci místností, nikoli jen vody v rozdělovači. Orientačně začněte kontrolou následující den, ale těžká podlaha nebo proměnlivé počasí vyžadují delší pozorování. Další změnu nedělejte, dokud nevidíte stabilnější výsledek té předchozí.
Existuje správná hodnota sklonu pro každý dům s radiátory?
Ne. Rozhodují ztráty budovy, velikost radiátorů, návrhové teploty soustavy i použitý regulátor. Výchozí nastavení vychází z projektu a pokynů výrobce; vhodnost se následně ověřuje podle chování konkrétního domu.
