Jak mrakodrapy odolávají větru: tvar, konstrukce a zkoušky
Vysoká budova se ve větru nepohybuje proto, že by byla špatně navržena. Malý pružný pohyb je přirozenou reakcí štíhlé konstrukce; úkolem architektů a inženýrů je udržet napětí, deformace a zrychlení v bezpečných a komfortních mezích. S rostoucí výškou přestává rozhodovat jen průměrný tlak. Důležité jsou poryvy, směr, místní klima a pravidelné odtrhávání vírů, které může věž rozkmitat napříč proudem. Návrh proto propojuje aerodynamický tvar, pevné jádro, obvodové sloupy, outriggerové vazníky a někdy také aktivní či pasivní tlumiče. Výsledek se ověřuje výpočty a modely ve větrném tunelu, kde se simuluje i okolní zástavba a turbulence konkrétního města.
- pohyb věže je očekávanou součástí pružného návrhu
- nebezpečný může být pravidelný rytmus odtrhávání vírů
- zúžení, pootočení a ústupky mění proudění
- jádro a obvod lze spojit outriggerovými vazníky
- bezpečnost konstrukce a pohodlí obyvatel jsou dvě rozdílná kritéria
Vítr není jediná stálá síla
Gravitační zatížení působí převážně svisle a lze je sledovat od podlaží k základům. Vítr přichází z různých směrů, mění intenzitu a vytváří tlak na návětrné straně i sání za hranami. U štíhlé věže se navíc může rozvinout dynamická odezva, kdy se malé impulzy skládají do citelného pohybu. Návrhový tým proto nepracuje s jedinou rychlostí větru. Posuzuje statistiku extrémů, běžné poryvy, lokální bouře, terén i okolní stavby, které proud urychlují nebo naopak cloní.
Vírové buzení a pohyb napříč větrem
Za ostrou hranou se mohou střídavě oddělovat víry a vytvářet sílu kolmo na hlavní směr proudění. Pokud se její rytmus přiblíží vlastní frekvenci budovy, odezva se zesílí podobně jako pravidelně postrkovaná houpačka. Konstrukce může zůstat pevnostně bezpečná, obyvatelé však pocítí zrychlení a nevolnost. Proto se hodnotí nejen maximální průhyb, ale i četnost a intenzita pohybu. Zaoblení rohů, otvory, změna šířky nebo pootočení pomáhají pravidelný vzorec narušit.
Konkrétní řešení ukazuje článek Nejslavnější mrakodrapy světa.
Tvar, který větru nedá jednotný terč
Burj Khalifa ustupuje po různých úrovních a Shanghai Tower se zužuje a otáčí. Oba principy mění profil po výšce, takže proudění nemá podmínky pro vznik stejného víru na celé věži. Podobně mohou fungovat seříznuté rohy, perforované technické zóny nebo několik posunutých objemů. Aerodynamická úprava je účinnější, když vzniká už v raném návrhu. Dodatečné zesilování hotového tvaru může spotřebovat více materiálu a stále nevyřešit nepříjemné zrychlení v horních patrech.

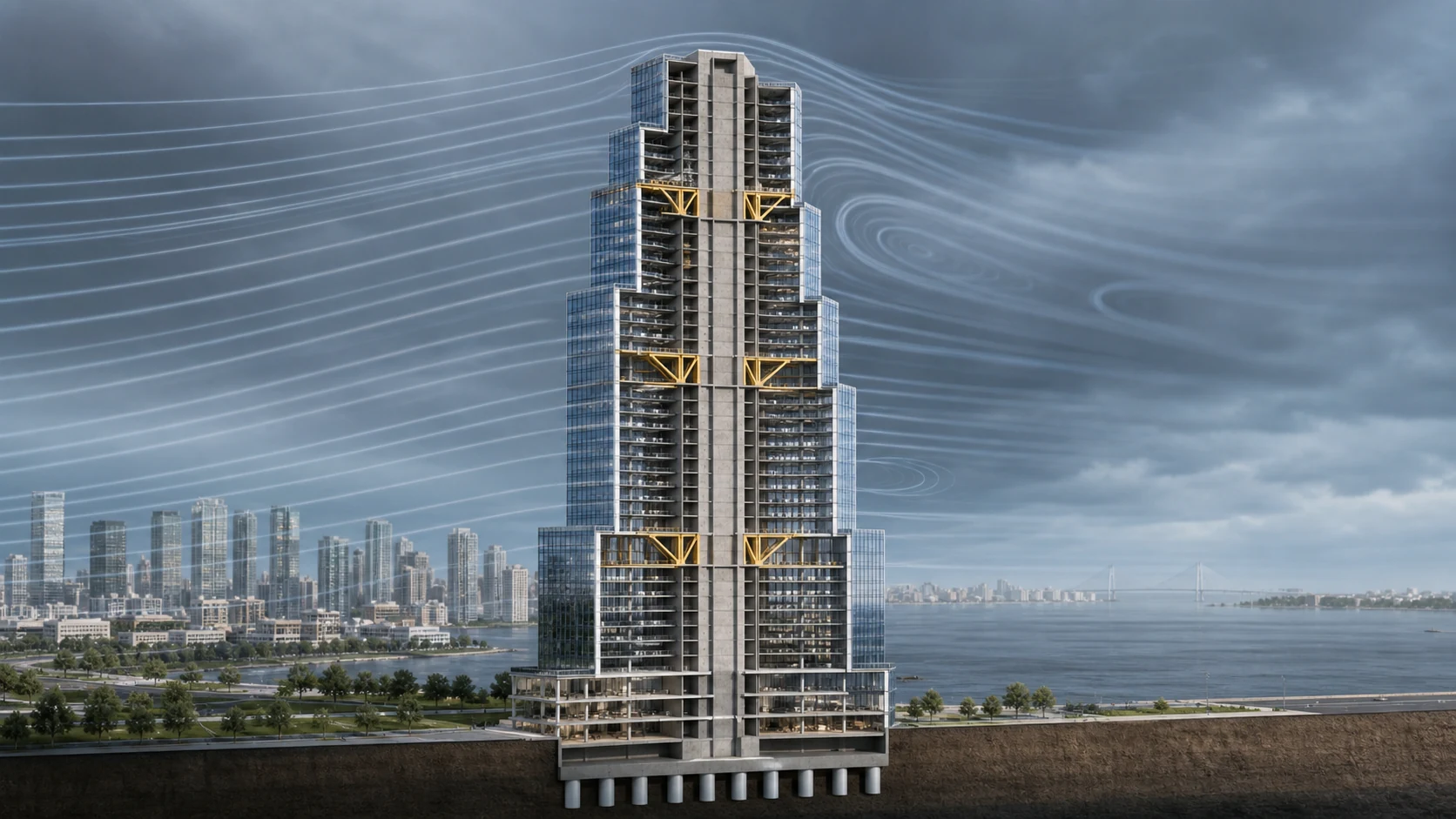

Jádro, tubus a outrigger
Železobetonové jádro často nese výtahy a schodiště a současně působí jako svislá konzola. U velmi vysoké věže se propojí s obvodovými sloupy mohutnými outriggerovými vazníky v technických podlažích, čímž se zvětší účinná šířka celé konstrukce. Willis Tower používá svazek tubusů a John Hancock Center přiznané diagonály na fasádě. Neexistuje jeden nejlepší systém. Volba závisí na výšce, půdorysu, materiálu, seizmicitě, programu i tom, kolik prostoru lze konstrukci věnovat.
Konkrétní řešení ukazuje článek Burj Khalifa.
Větrný tunel simuluje město, ne jen věž
Model se umisťuje do proudění napodobujícího turbulenci nad konkrétním terénem a obklopuje se důležitou zástavbou. Měří se tlaky na fasádě, celkové síly, odezva konstrukce i rychlost větru u chodníku. Výsledky mohou změnit tvar rohů, rozměry nosných prvků, fasádní kotvy i polohu vstupů. Okolní budovy někdy chrání a jindy vytvoří trysku mezi bloky. Proto nelze jednoduše převzít výsledek z podobně vysoké věže v jiném městě nebo posuzovat jen izolovaný model bez budoucích sousedů.
Pevnost nestačí, rozhoduje také komfort
Konstrukce může bezpečně přenášet síly, ale pomalé kmitání způsobí, že se někteří lidé necítí dobře, zaznamenají pohyb závěsných předmětů nebo slyší pracující příčky. Limity komfortu se vztahují ke zrychlení a četnosti události, přičemž očekávání se liší u kanceláře, hotelu a bydlení. Pomoci může větší tuhost, aerodynamická změna nebo tlumič. Cílem není absolutně nehybná stavba, která by byla nepřiměřeně těžká, ale předvídatelný pohyb v přijatelných mezích.
Konkrétní řešení ukazuje článek Shanghai Tower.
Co si z principu odnést do běžného bydlení
Pro běžný dům je hlavní lekcí posuzovat vítr společně s tvarem, konstrukcí a okolím. Rohová parcela, průchod mezi domy nebo střešní nástavba mohou zesílit proudění i bez extrémní výšky. Pergola, přístřešek a lehká fasáda potřebují bezpečné kotvení, zatímco dispozice má chránit vstup a terasu před převládajícím směrem. Smyslem není přidat materiál všude, ale pochopit cestu sil a upravit tvar dříve, než se problém řeší drahým zesilováním.
Čeho si všímat na stavbě
Sledujte změny šířky, ústupky, zaoblení rohů a technická podlaží. U paty věže si všímejte průvanů, vstupních závětří a vegetace; z dálky porovnejte štíhlost s konstrukčním systémem popsaným v projektu.
Proč se návrh řeší mezi více profesemi
Technický princip nikdy nefunguje odděleně od dispozice, konstrukce, fasády, požární bezpečnosti a dlouhodobé správy. Rozhodnutí výhodné pro jeden obor může zmenšit užitnou plochu, zvýšit spotřebu nebo zkomplikovat servis jiného systému. Proto se varianty porovnávají společně a ověřují výpočtem, modelem i provozním scénářem. Kvalitní výsledek nevzniká přidáváním jednotlivých technologií, ale koordinací jejich vazeb a odpovědností už od první studie.
Nejčastější otázky k tématu mrakodrapy a vítr
Může se mrakodrap ve větru pohybovat?
Ano, malý pružný pohyb je očekávaný a sám o sobě neznamená poruchu. Projekt musí splnit pevnostní limity i kritéria komfortu podle využití budovy. Neobvyklý pohyb nebo zvuky v konkrétní stavbě je však nutné hlásit správci.
Co je vírové buzení?
Za hranami se mohou střídavě oddělovat víry a působit kolmo na hlavní proud. Pravidelný rytmus dokáže zesílit kmitání štíhlé věže. Tvarové změny a tlumení tento efekt omezují.
Pomáhá pootočená fasáda proti větru?
Může, pokud změna profilu skutečně narušuje souvislé proudění. Účinek se musí ověřit výpočtem a větrným tunelem. Křivka použitá jen jako dekorace žádnou automatickou výhodu nezaručuje.
Proč se používá větrný tunel?
Umožňuje měřit tlak, celkové síly a proudění u chodníku na fyzickém modelu. Zahrnuje také okolní zástavbu a místní turbulenci. Výsledky doplňují výpočty a mohou změnit konstrukci i architekturu.
Co je outrigger?
Je to mohutná vodorovná konstrukční vazba spojující jádro s obvodovými sloupy. Zvětšuje účinnou šířku systému proti převrácení a omezuje deformace. Obvykle bývá skrytá v technických podlažích.
Je tento princip stejný u každého mrakodrapu?
Není, protože rozhoduje výška, tvar, konstrukce, klima, geologie i způsob využití. Stejný název systému může skrývat různé rozměry a detaily. Spolehlivý závěr proto vyžaduje dokumentaci konkrétní stavby.
Lze řešení posoudit jen z fotografie?
Fotografie může ukázat tvar a část konstrukční logiky, ale většina technických prvků zůstává skrytá. Pomůže půdorys, řez, technická zpráva a oficiální popis projektanta. Vizuální podobnost sama nedokazuje stejné fungování.
Kdo má technické řešení navrhovat?
Návrh patří autorizovaným architektům a specialistům příslušných oborů. Článek vysvětluje principy, ale nenahrazuje výpočet, požární plán ani posouzení konkrétní budovy. Při pochybnostech se obracejte na projektanta nebo správce.
Související témata na Lasthome.cz
Zdroje a ověření faktů
Technické principy jsme ověřovali v materiálech odborných institucí, projektantů a provozovatelů. Konkrétní návrh, bezpečnostní postup ani návštěvní podmínky nelze přenášet mezi budovami bez odborného posouzení.
