Oběhové čerpadlo topení: jak funguje a jak poznat problém

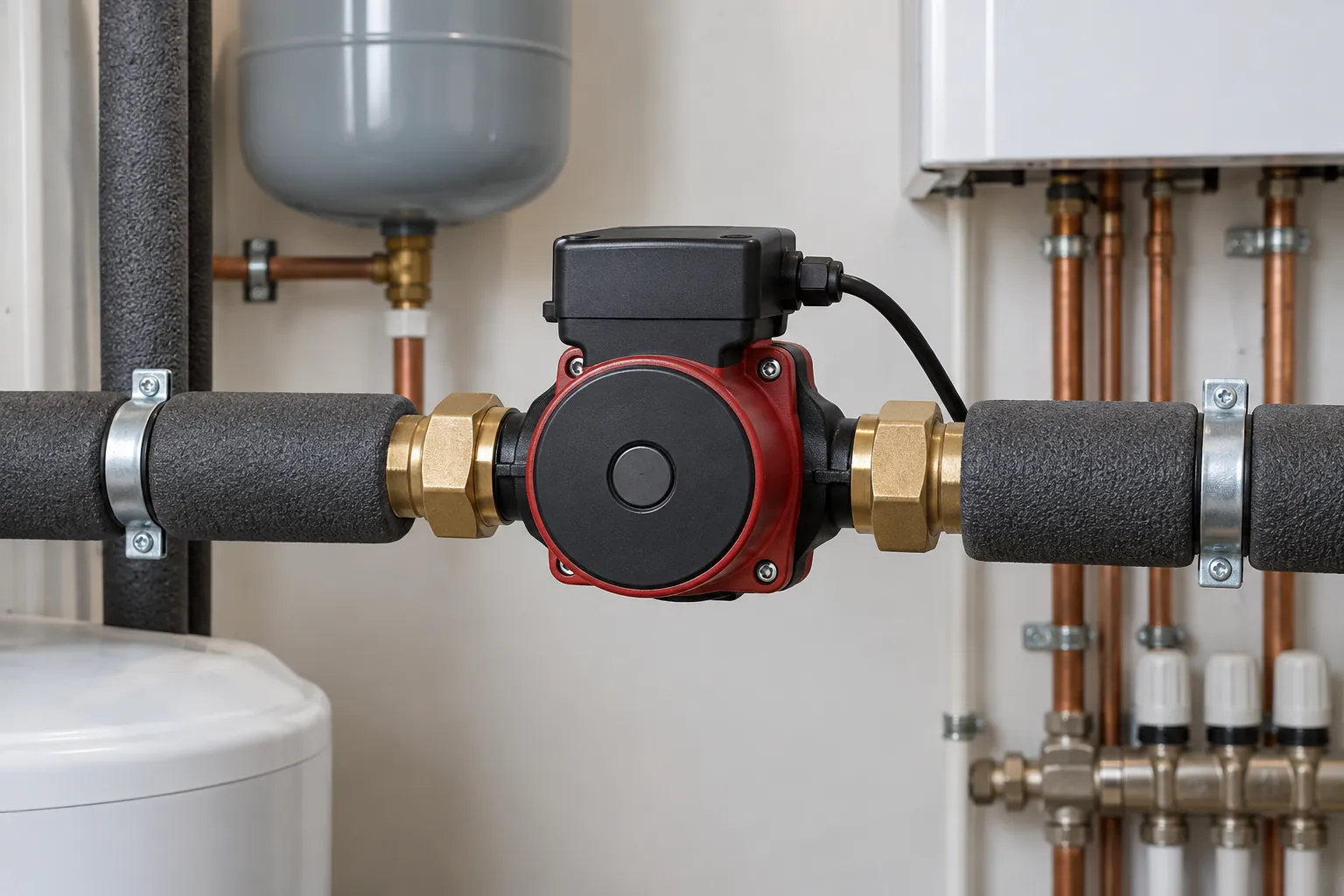

Oběhové čerpadlo zajišťuje pohyb vody mezi zdrojem tepla a otopnými plochami. Když pracuje nevhodně, mohou radiátory šumět, vzdálené místnosti zůstávají chladné nebo roste spotřeba elektřiny. Nastavení se ale nemá měnit naslepo, protože souvisí s celou soustavou.
Souvislosti regulace, měření a provozu najdete v přehledu úspor energií a provozu domu. Pomůže oddělit konkrétní potíž od dlouhodobého plánování úspor.
Co zkontrolovat ve zkratce
- porovnejte chování všech radiátorů
- zapisujte zvuky a chybová hlášení
- režim čerpadla slaďte s ventily a vyvážením
- servisní zásah přenechte topenáři
Průtok, dopravní výška a tlak na manometru jsou různé údaje
Oběhové čerpadlo vytváří tlakový rozdíl, který pohání vodu potrubím. Průtok říká, kolik vody soustavou proteče za čas. Dopravní výška popisuje schopnost čerpadla překonávat hydraulický odpor a bývá uvedena v metrech. Číslo „6 m“ proto u uzavřeného topení neznamená, že čerpadlo smí vytápět pouze dům vysoký šest metrů.
V uzavřené naplněné soustavě voda zároveň stoupá i klesá. Čerpadlo překonává především odpory potrubí, armatur a výměníků. Statický plnicí tlak potřebný pro konkrétní výšku domu je jiná veličina; podrobnosti najdete v článku o tlaku v topném systému. Nízkou hodnotu manometru tedy neopravíte prostým zvýšením otáček.
Co znamenají režimy Wilo-Yonos PICO
V návodu Wilo-Yonos PICO je pro dvoutrubkové radiátorové vytápění uveden proměnný diferenční tlak Δp-v. Při klesajícím průtoku snižuje čerpadlo dopravní výšku. To pomáhá při zavírání termostatických ventilů, aby na nich nevznikal zbytečně velký tlakový rozdíl a hluk.
Konstantní diferenční tlak Δp-c naopak udržuje nastavenou dopravní výšku při změně průtoku. Wilo jej u uvedené řady doporučuje mimo jiné pro podlahové vytápění. Nejde však o příkaz přepnout každé čerpadlo u rozdělovače do stejného režimu. Návrh soustavy, směšovací sestava a způsob řízení jednotlivých okruhů musí odpovídat nastavení.
| Režim | Co se mění při provozu | Na co dát pozor |
|---|---|---|
| Proporcionální tlak | S klesajícím průtokem klesá i požadovaný tlakový rozdíl. | Vhodnost posuzovat podle typu rozvodu a ventilů. |
| Konstantní tlak | Čerpadlo se snaží držet nastavený tlakový rozdíl. | Nastavená hodnota nesmí být bezdůvodně vysoká. |
| Pevné otáčky nebo pevný stupeň | Čerpadlo pracuje podle zvolené charakteristiky. | Změny uzavření ventilů ovlivňují pracovní bod. |
Grundfos ALPHA2 a AUTOADAPT: co automatika řeší
Grundfos u ALPHA2 popisuje AUTOADAPT jako automatické přizpůsobování výkonu požadavkům otopné soustavy. Přesná nabídka režimů se liší podle řady a generace. Nejprve proto opište úplné označení čerpadla a otevřete odpovídající dokumentaci. Název ALPHA sám nemusí určit všechny funkce na panelu.
Automatické řízení neodstraní zavřený ventil, ucpaný filtr ani vzduch v radiátoru. Pokud vytápění nefunguje, neznamená nápis AUTOADAPT potvrzení správného návrhu celé instalace. Problémy s konkrétním tělesem rozlišuje článek radiátor netopí. U více místností je důležité také hydraulické vyvážení.
Proč nejnižší počet wattů nemusí být nejlepší výsledek
Displej může ukazovat okamžitý elektrický příkon, nikoli dodávané teplo. Čerpadlo s údajem 8 W neposílá do domu pouze osm wattů tepelné energie. Ta je nesena proudící teplou vodou a závisí na průtoku a rozdílu teplot přívodu a zpátečky. Nezaměňujte tedy příkon motoru za výkon vytápění.
Pro orientační výpočet spotřeby platí příkon krát doba provozu. Modelových 10 W po 2 000 hodinách představuje 20 kWh. Pokud se příkon mění, je nutné počítat s průměrem nebo měřením, nikoli vynásobit nejnižší zahlédnutou hodnotu. Cena provozu se pak odvíjí od skutečného tarifu; samotné číslo na panelu není roční účet.
Jak prověřovat hluk a chladné místnosti bez rozebírání
Zapište, zda hluk vzniká při ranním startu, po uzavření většiny hlavic nebo trvale. Zvuk u radiátorového ventilu může mít jinou příčinu než chrastění přímo v čerpadle. Pro servis je užitečný krátký záznam pořízený z bezpečné vzdálenosti a fotografie nastavení před jakoukoli změnou.
Pokud kotel ohřívá vodu, ale vzdálené radiátory zůstávají studené, porovnejte také ostatní větve. Jediné chladné těleso není důkaz slabého čerpadla. Když se problém objevil po výměně hlavic, doplnění radiátoru nebo zásahu do rozvodu, sdělte změnu topenáři. Náhodné přepnutí na maximum může hluk zhoršit a skutečnou příčinu ponechat.
Povolovat čelní šroub podle videa pro jiný model není univerzální odvzdušnění. Konstrukce elektronických čerpadel se liší a uvnitř může být horká voda i elektrické části. Některé modely mají vlastní funkci odvzdušnění čerpadla; ta navíc nemusí odvzdušnit celou soustavu. Používejte jen funkce výslovně popsané uživatelským návodem.
Vestavěné čerpadlo kotle a požadavky zdroje tepla
Čerpadlo uvnitř kotle může řídit jeho elektronika. Nastavení na samostatném externím čerpadle tedy nelze automaticky přenést do servisního menu kotle. Zdroj potřebuje předepsané provozní podmínky a někdy také minimální průtok. Jejich změna může vyvolat chybu nebo ovlivnit ochranné funkce.
Při servisu připravte typ čerpadla i zdroje, nastavený režim, příkon při potížích a seznam dotčených místností. U více čerpadel vyfoťte celkové uspořádání, aby bylo patrné, které slouží radiátorům, podlaze nebo zásobníku. Podklady můžete doplnit podle návodu k přípravě servisu kotle. Výměna čerpadla má vycházet z diagnostiky, ne pouze z jeho stáří.
Kontrolní přehled
Úloha čerpadla
Čerpadlo vytváří průtok, který rozvádí teplo po domě. Samo neurčuje množství tepla potřebné pro místnost. Výsledek ovlivňují ventily, odpor potrubí, vyvážení a regulace zdroje.
Starší a moderní typy
Starší čerpadla mohou mít několik pevných stupňů, moderní elektronická různé regulační režimy. Symboly se mezi výrobci liší. Význam vždy ověřte v návodu, nikoli podle vzhledu tlačítka.
Příliš slabý průtok
Vzdálené radiátory se zahřívají pomalu nebo zůstávají chladné, ale příčina nemusí být jen v čerpadle. Podobně se projeví vzduch, zavřený ventil, usazeniny nebo špatné vyvážení.
Příliš velký průtok
Šumění ventilů a potrubí může ukazovat na vysoký tlakový rozdíl. Snížení výkonu bez posouzení ale může ochladit jiné části domu. Topenář musí sledovat soustavu jako celek.
Neobvyklé zvuky
Bzučení, klepání nebo kolísavý hluk zaznamenejte spolu s provozním stavem. Vzduch v soustavě, nečistoty a mechanické opotřebení mají odlišné projevy. Kryt zařízení sami neotevírejte.
Spotřeba elektřiny
Moderní čerpadlo může měnit příkon podle potřeby. Úsporu neposuzujte jen podle nejnižšího čísla na displeji, ale podle funkce celého vytápění. Nevhodný režim může prodloužit chod zdroje.
Vztah k hlavicím
Termostatické ventily mění průtok v jednotlivých místnostech. Čerpadlo a soustava musí na tyto změny reagovat bez nadměrného hluku. Správné hydraulické vyvážení snižuje potřebu extrémních nastavení.
Po letní odstávce
Při prvním spuštění sledujte, zda se čerpadlo rozběhne a zda zdroj nehlásí chybu. Zaseknutí nebo odvzdušnění řešte postupem výrobce. Servisní šrouby a elektrické části nepovolujte bez kvalifikace.
Kdy je nutný servis
Technika zavolejte při opakované chybě, úniku vody, přehřívání, zápachu nebo nefunkčním oběhu. Připravte typ čerpadla, nastavený režim a popis, které místnosti zůstávají studené.
Časté otázky
Znamená dopravní výška šest metrů maximální výšku domu?
U uzavřené naplněné otopné soustavy takto údaj nevykládejte. Vyjadřuje schopnost čerpadla vytvářet tlakový rozdíl proti odporům. Výška soustavy souvisí také s plnicím tlakem, ale nejde o stejnou veličinu ani o jednoduché omezení počtu podlaží.
Mám při šumění ventilů přepnout čerpadlo na maximum?
Ne automaticky. Hluk může souviset právě s příliš velkým tlakovým rozdílem. Zaznamenejte, kdy se objevuje, a nechte posoudit režim i vyvážení celé soustavy. Zvýšení výkonu může problém zesílit, aniž by zlepšilo vytápění.
Co znamená příkon 8 W na displeji čerpadla?
Jde o elektrický příkon, pokud tak daný údaj označuje návod. Není to tepelný výkon radiátorů. Hodnotu posuzujte společně s průtokem a výslednou teplotou místností; nejnižší číslo samo není důkaz nejvhodnějšího nastavení.
Vyřeší AUTOADAPT zavzdušněný radiátor?
Nevyřeší mechanickou překážku ani neodstraní vzduch z tělesa. Automatika upravuje provoz čerpadla v rámci jeho možností. Při nefunkčním topení je stále potřeba rozlišit ventil, tlak, vzduch, filtr a hydraulické uspořádání.
Mohu čerpadlo odvzdušnit povolením šroubu na čele?
Nepoužívejte univerzální postup z jiného modelu. Některá čerpadla mají vlastní elektronickou funkci a konstrukce se liší. Uvnitř může být horká voda a elektrické části; řiďte se návodem a servisní zásahy přenechte odborníkovi.
