Základy mrakodrapů: jak se stovky metrů výšky opírají o zem

Nejvyšší část mrakodrapu přitahuje pozornost, ale jeho bezpečnost začíná desítky metrů pod ulicí. Základ musí přenést obrovskou vlastní hmotnost, proměnlivé užitné zatížení i převracející účinky větru a zemětřesení. Neexistuje univerzální hloubka ani povinný počet pilot. Řešení vychází z geologického průzkumu, únosnosti vrstev, hladiny podzemní vody, sousedních staveb a přijatelného sedání. Někde stačí mohutná základová deska na kvalitní hornině, jinde ji doplní desítky či stovky hlubokých pilot. Projektanti musí sledovat nejen celkové zaboření stavby, ale také rozdílné sedání jednotlivých částí, které může poškodit jádro, fasádu a instalace.

Průzkum je první konstrukční rozhodnutí

Vrty, laboratorní zkoušky a geofyzikální metody popisují skladbu zemin a hornin, vodu i možné poruchy. Údaje se nikdy nevztahují k celé parcele dokonale, proto se model během výkopu zpřesňuje a skutečné chování sleduje měřením. Chybný předpoklad o podloží se později opravuje velmi obtížně. Investice do průzkumu není administrativní formalita, ale způsob, jak určit bezpečný a hospodárný systém ještě před tím, než se rozměry desky a pilot stanou prakticky nezměnitelnými.

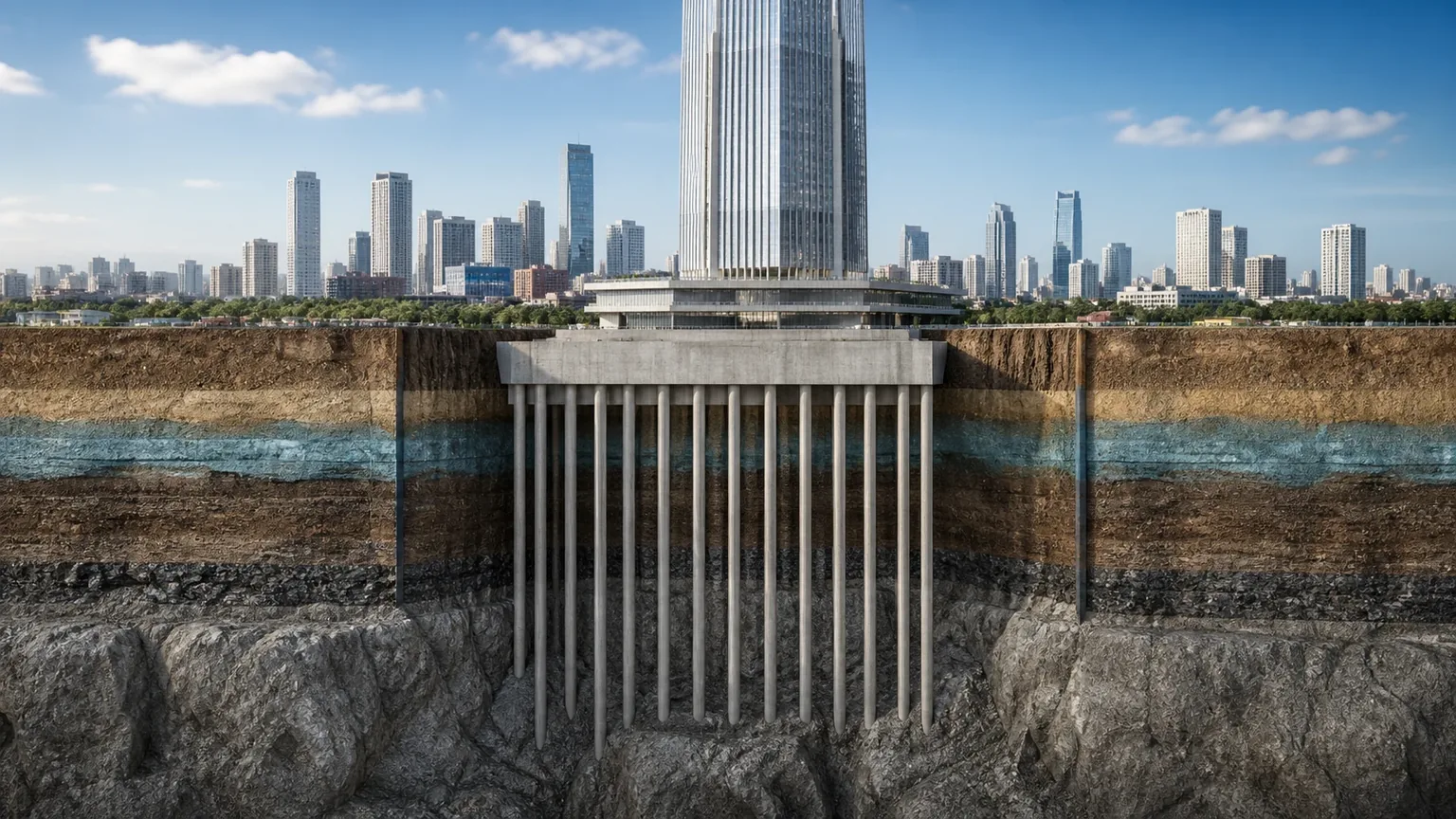

Deska rozděluje soustředěné síly

Silná železobetonová deska propojuje jádro, sloupy a stěny a rozkládá jejich zatížení do širší plochy. Může mít několik metrů a její betonáž často probíhá nepřetržitě, aby nevznikly slabé pracovní spáry. Velký objem betonu se při hydrataci zahřívá a následně smršťuje, takže teplotu je nutné řídit složením směsi, chlazením a harmonogramem. Deska současně vzdoruje vztlaku podzemní vody a vytváří spodní část vodotěsné konstrukce suterénu.

Konkrétní řešení ukazuje článek Nejslavnější mrakodrapy světa.

Pilota není pouze sloup opřený o skálu

Některé piloty přenášejí velkou část síly špičkou do pevné vrstvy, jiné využívají tření po svém plášti a mnoho řešení kombinuje oba mechanismy. Průměr, délka, rozestup a způsob provedení se odvozují z podloží i skupinového působení. Piloty se zkoušejí zatěžovacími testy a kontroluje se jejich celistvost. Velký počet sám o sobě není známkou kvality. Nevhodně rozmístěná skupina může ovlivňovat zeminu jinak než samostatný prvek a zvyšovat rozdílné sedání.

Sedání se musí předvídat po desítky let

Každá stavba podloží stlačí a určitá míra sedání je běžná. Kritické je, zda probíhá rovnoměrně a zda jej zvládnou příčky, fasáda, potrubí i napojení na sousední objekty. U smíšené věže může těžké jádro a lehčí podium zatěžovat zeminu odlišně. Projekt proto pracuje s časovým vývojem, tuhostí konstrukce a dilatačními či přechodovými detaily. Geodetické body a snímače umožňují porovnat skutečnost s předpokladem už během stavby a v prvních letech provozu.

Konkrétní řešení ukazuje článek Burj Khalifa.

Podzemní voda tlačí i komplikuje výkop

Hluboký suterén zasahuje pod hladinu vody a chová se jako prázdná nádoba, kterou vztlak tlačí vzhůru. Stavební jáma potřebuje pažení, těsnění a kontrolované čerpání, jež nesmí způsobit sedání okolních domů. Trvalá hydroizolace se musí napojit na prostupy a pracovní spáry, protože pozdější oprava pod deskou je velmi omezená. Změny hladiny mohou mít dopad i na širší okolí. Návrh proto spojuje geotechniku, vodohospodářství, konstrukci a logistiku městského staveniště.

Vítr končí v základech

Boční tlak na fasádu vytváří převracející moment, který se přes jádro a sloupy přenáší až do desky a pilot. Jedna strana základů může být více stlačená a druhá se snaží nadzvednout, takže piloty někdy pracují i v tahu. Zemětřesení přidává rychle se měnící vodorovné a svislé účinky. Proto nelze navrhnout horní konstrukci a základy odděleně. Každá změna tuhosti, hmoty nebo polohy jádra upravuje síly, které nakonec musí bezpečně přijmout podloží.

Konkrétní řešení ukazuje článek Taipei 101.

Co si z principu odnést do běžného bydlení

U rodinného domu platí stejný princip v menším měřítku: základ má odpovídat podloží, vodě a konstrukci, nikoli zvyku z vedlejší parcely. Geologický či geotechnický průzkum je zvlášť důležitý ve svahu, na navážce, jílu nebo v záplavovém území. Nejlevnější základ není ten s nejmenším množstvím betonu, ale řešení s přiměřenou rezervou a kontrolovatelným rizikem sedání a vlhkosti. Detaily prostupů a hydroizolace je třeba vyřešit před betonáží.

Čeho si všímat na stavbě

Na fotografiích stavby sledujte pažení jámy, hloubku suterénu, zkoušky pilot a napojení jádra na desku. U hotové věže jsou základy neviditelné, proto hledejte řezy a technické zprávy místo odhadování podle výšky.

Proč se návrh řeší mezi více profesemi

Technický princip nikdy nefunguje odděleně od dispozice, konstrukce, fasády, požární bezpečnosti a dlouhodobé správy. Rozhodnutí výhodné pro jeden obor může zmenšit užitnou plochu, zvýšit spotřebu nebo zkomplikovat servis jiného systému. Proto se varianty porovnávají společně a ověřují výpočtem, modelem i provozním scénářem. Kvalitní výsledek nevzniká přidáváním jednotlivých technologií, ale koordinací jejich vazeb a odpovědností už od první studie.

Nejčastější otázky k tématu základy mrakodrapů

Jak hluboké jsou základy mrakodrapu?

Neexistuje jedna typická hloubka, protože rozhoduje geologie a zatížení. Piloty mohou sahat desítky metrů, ale na kvalitní hornině může být vhodný jiný systém. Samotná hloubka není měřítkem bezpečnosti.

Musí mít každý mrakodrap piloty?

Nemusí, pokud dostatečně únosná hornina umožní založení na desce nebo patkách. Mnoho supervysokých věží však kombinuje desku s pilotami. Volbu musí potvrdit geotechnický výpočet a zkoušky.

Co je základová deska?

Jde o silnou železobetonovou konstrukci pod velkou částí budovy. Rozděluje síly z jádra a sloupů do podloží a propojuje základový systém. Současně může být součástí ochrany proti vodě a vztlaku.

Proč základy sedají?

Zemina a hornina se pod novým zatížením deformují. Malé rovnoměrné sedání může být přijatelné, rozdílné sedání však namáhá fasádu a instalace. Proto se předpovídá, měří a zohledňuje v detailech.

Jak se řeší podzemní voda?

Stavební jáma se paží a podle podmínek těsní či dočasně odvodňuje. Hotový suterén potřebuje hydroizolaci a musí odolat vztlaku. Čerpání se navrhuje tak, aby nepoškodilo okolní zástavbu.

Je tento princip stejný u každého mrakodrapu?

Není, protože rozhoduje výška, tvar, konstrukce, klima, geologie i způsob využití. Stejný název systému může skrývat různé rozměry a detaily. Spolehlivý závěr proto vyžaduje dokumentaci konkrétní stavby.

Lze řešení posoudit jen z fotografie?

Fotografie může ukázat tvar a část konstrukční logiky, ale většina technických prvků zůstává skrytá. Pomůže půdorys, řez, technická zpráva a oficiální popis projektanta. Vizuální podobnost sama nedokazuje stejné fungování.

Kdo má technické řešení navrhovat?

Návrh patří autorizovaným architektům a specialistům příslušných oborů. Článek vysvětluje principy, ale nenahrazuje výpočet, požární plán ani posouzení konkrétní budovy. Při pochybnostech se obracejte na projektanta nebo správce.
